inomed Medizintechnik GmbH
ProdukteFunktionelle NeurochirurgieStereotaxieZD-Stereotaxie-System

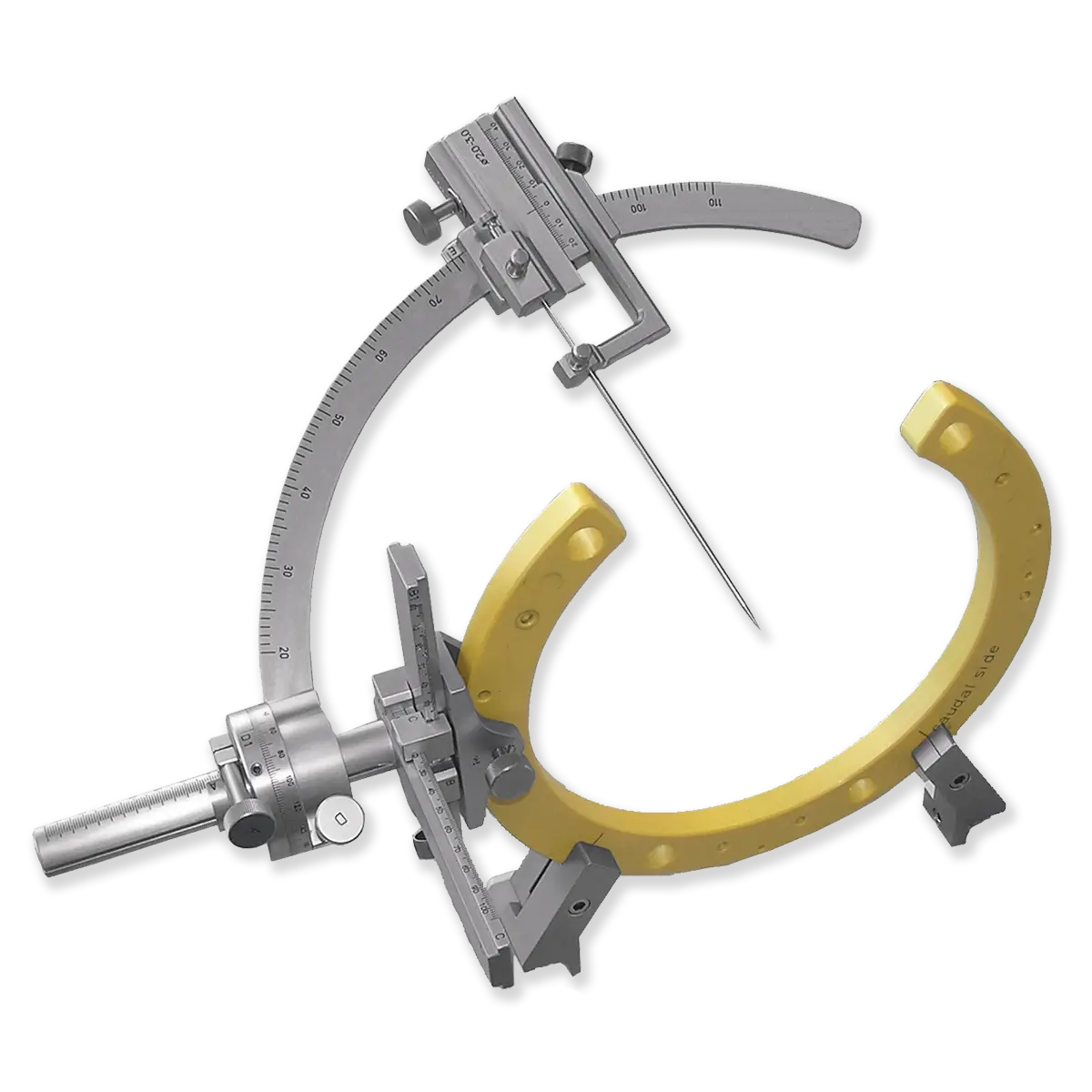

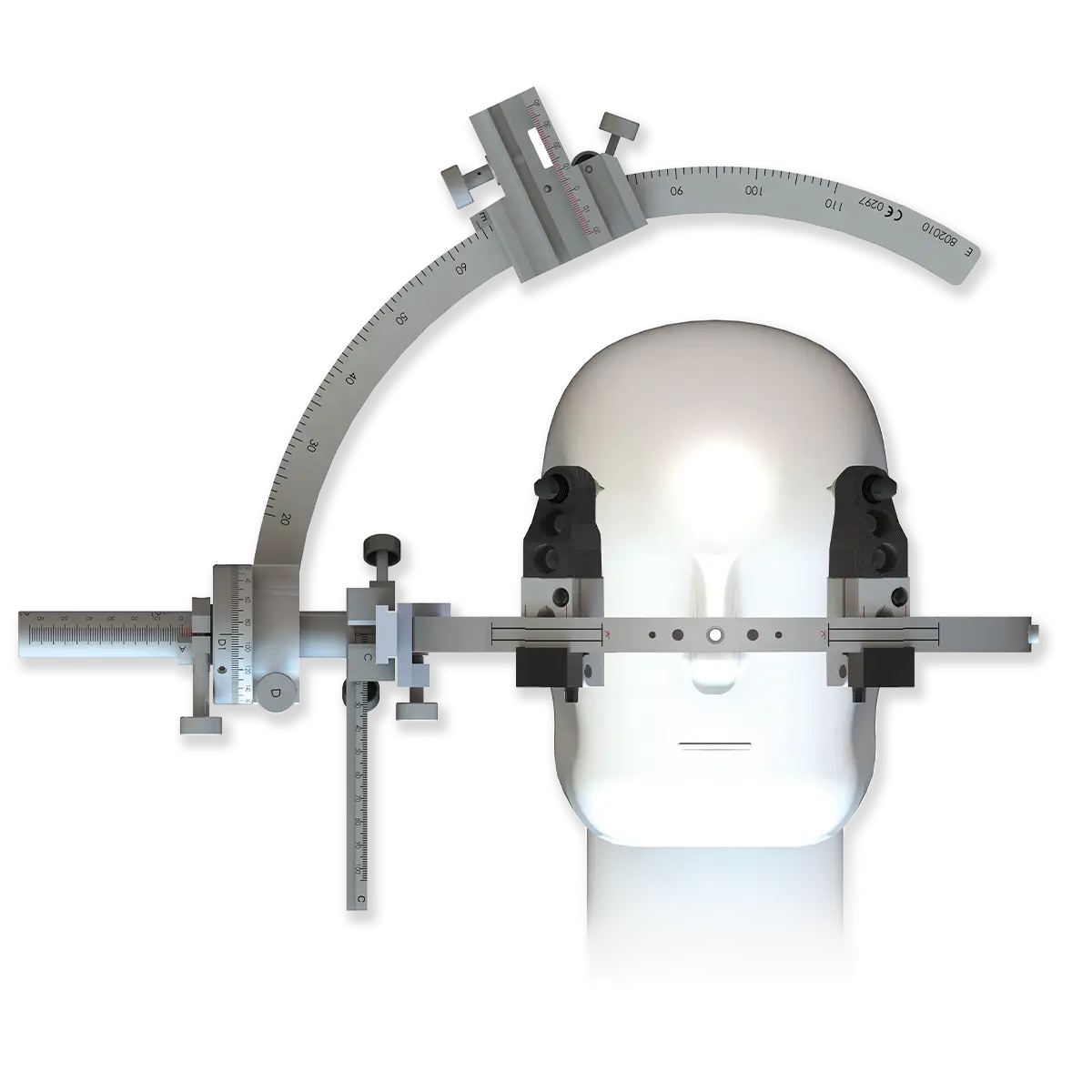

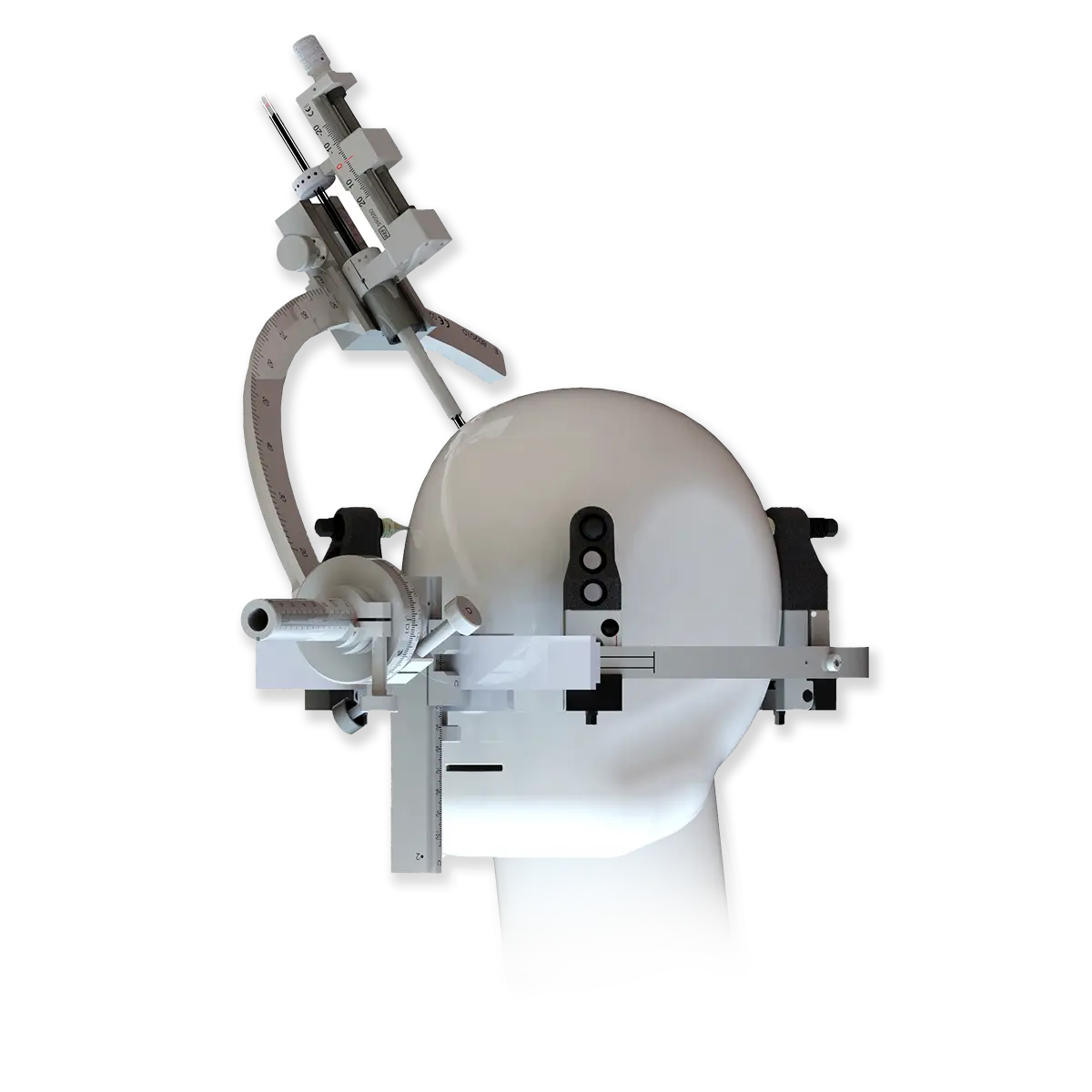

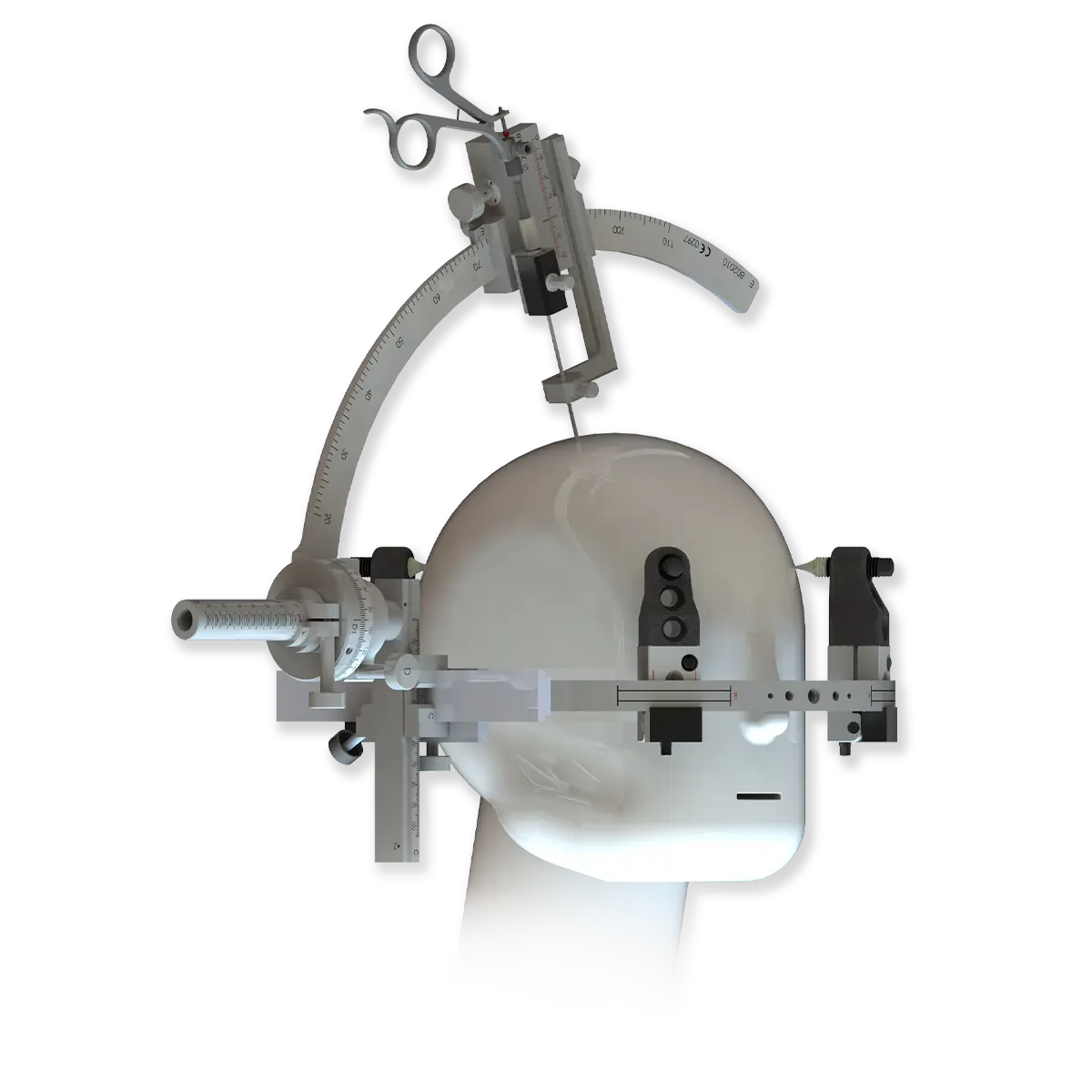

ZD-Stereotaxie-SystemDas Zamorano-Dujovny-System (ZD) unterstützt Anwender*innen bei stereotaktisch geführten Eingriffen in der funktionellen Neurochirurgie. Es beruht auf dem weit verbreiteten Center-of-Arc-Prinzip, das es ermöglicht, den angestrebten Zielpunkt präzise zu erreichen, während der Zugangspunkt flexibel gewählt werden kann.
ZD-Stereotaxie-SystemZD-Stereotaxie-SystemZD-Stereotaxie-SystemZD-Stereotaxie-System
ProdukteFunktionelle NeurochirurgieStereotaxieZD-Stereotaxie-System
ZD-Stereotaxie-SystemDas Zamorano-Dujovny-System (ZD) unterstützt Anwender*innen bei stereotaktisch geführten Eingriffen in der funktionellen Neurochirurgie. Es beruht auf dem weit verbreiteten Center-of-Arc-Prinzip, das es ermöglicht, den angestrebten Zielpunkt präzise zu erreichen, während der Zugangspunkt flexibel gewählt werden kann.


Varianten
Erweiterungen Zubehör
Demo anfragenInfo anfordern
Varianten

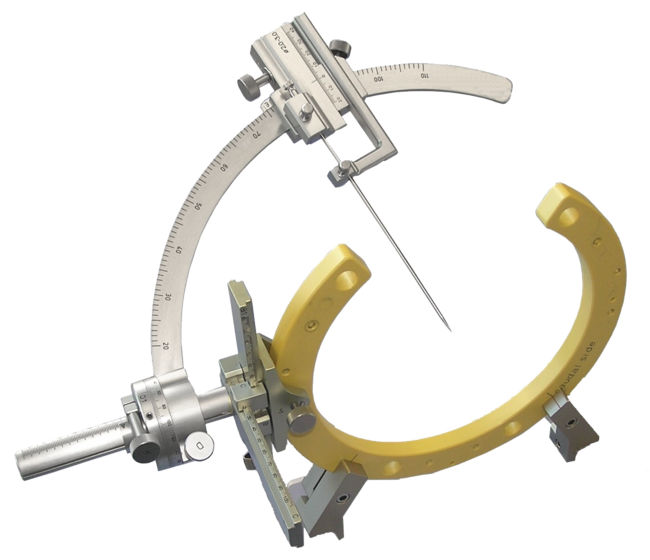

ZD-Zielbügeleinheit mit Mikrometervortrieb
Art.-Nr.: 802010ZD-Zielbügeleinheit mit MikrometervortriebCenter-of-Arc-Prinzip, Arbeitslänge von 190 mm, Einpunkt-Fixierung für flexible und einfache Montage, laterale und AP-Montagemöglichkeiten. Der Lieferum­fang umfasst zudem Instrumentenhalter und Instrumentenführung in zwei Größen (2–3 mm und 4–8 mm) sowie einen passenden Reinigungskorb.
Verfügbar
Zur Produktseite
Zur Merkliste
Erweiterungen

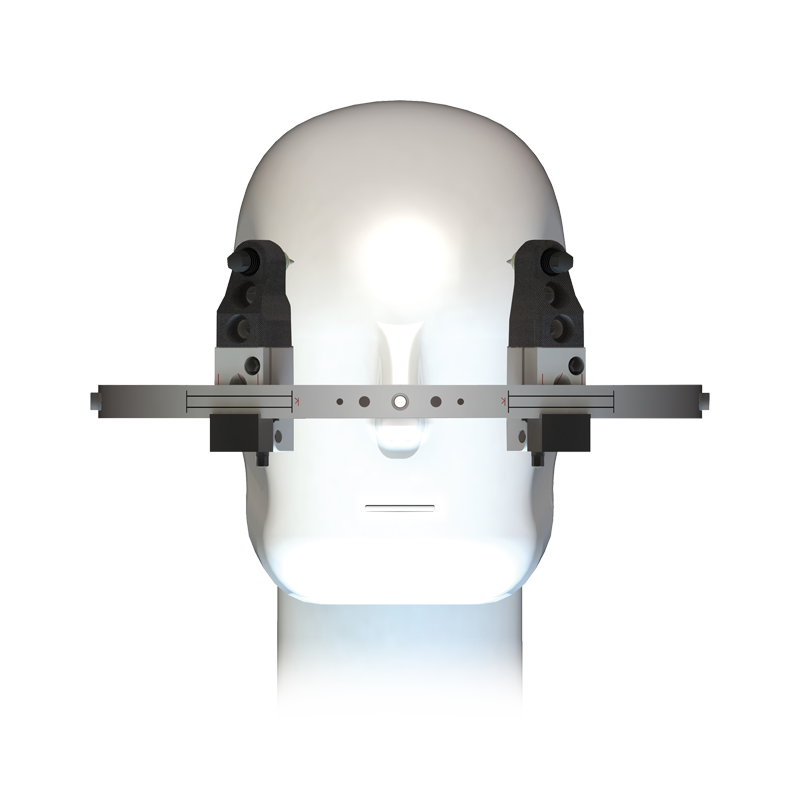

Kopfringeinheit CT-kompatibel
Art.-Nr.: 803004Kopfringeinheit CT-kompatibelDas Set besteht aus einem Grundring aus Titan, jeweils 4 Spannkloben in den Größen M (46,5 mm) und XL (91,5 mm), ­4 Aufnahmen für Spannkloben, je 4 Fixierungspins in den Größen 40 mm, 50 mm, 60 mm und 70 mm, einem Multi­steckschlüssel, einem Dreh­moment­schlüssel sowie einem Sterilisationskorb.
Verfügbar
Zur Merkliste

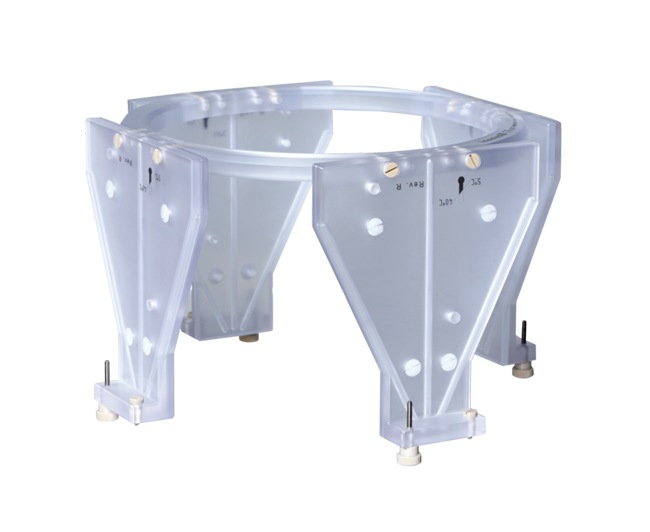

CT-Lokalisa­tions Set für Titan- und Aluminium­ring
Art.-Nr.: 809050CT-Lokalisa­tions Set für Titan- und Aluminium­ringDas Rev R Lokalisationsset ist für die Anwendung mit dem geschlossenen Titanring vorgesehen. Bei Bedarf kann die anteriore Platte entfernt werden. Der Artikel wird in einem Transportkoffer geliefert.
Verfügbar
Zur Merkliste

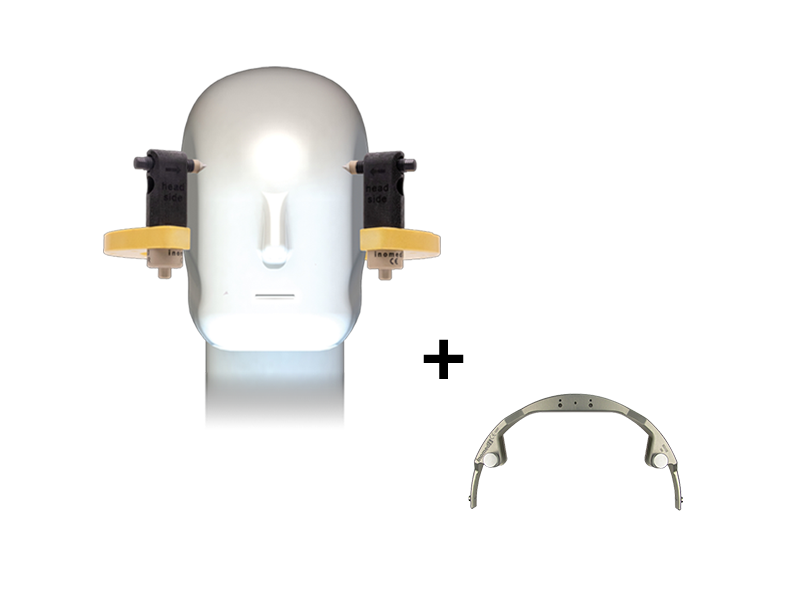

Kopfringeinheit OSS
Art.-Nr.: 803005Kopfringeinheit OSSDas Set besteht aus einem Grundring aus Keramik, 4 CFK-Kloben, einem Schließbügel für die Möglichkeit der AP-Montage, je 4 Fixierungspins in den Größen 40 mm, 50 mm, 60 mm und 70 mm, einem Multisteckschlüssel, einem Drehmomentschlüssel sowie einem Sterilisationskorb.
Verfügbar
Zur Merkliste

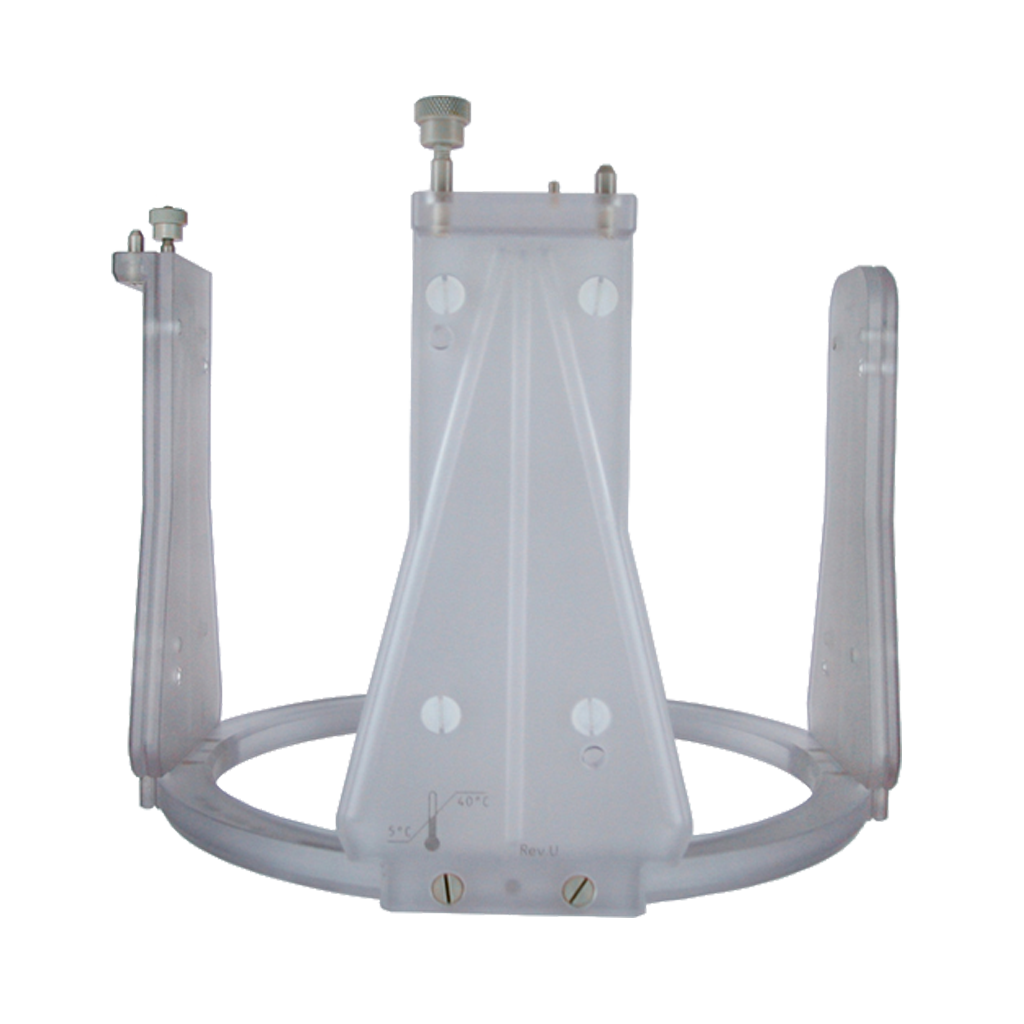

CT-/MR-Lokalisations-Set für Keramik OSS
Art.-Nr.: 809045CT-/MR-Lokalisations-Set für Keramik OSSDas Rev U Lokalisationsset ist für die Anwendung mit dem offenen Keramikring vorgesehen. Bei Bedarf kann die anteriore Platte entfernt werden. Der Artikel wird in einem Transportkoffer geliefert.
Verfügbar
Zur Merkliste

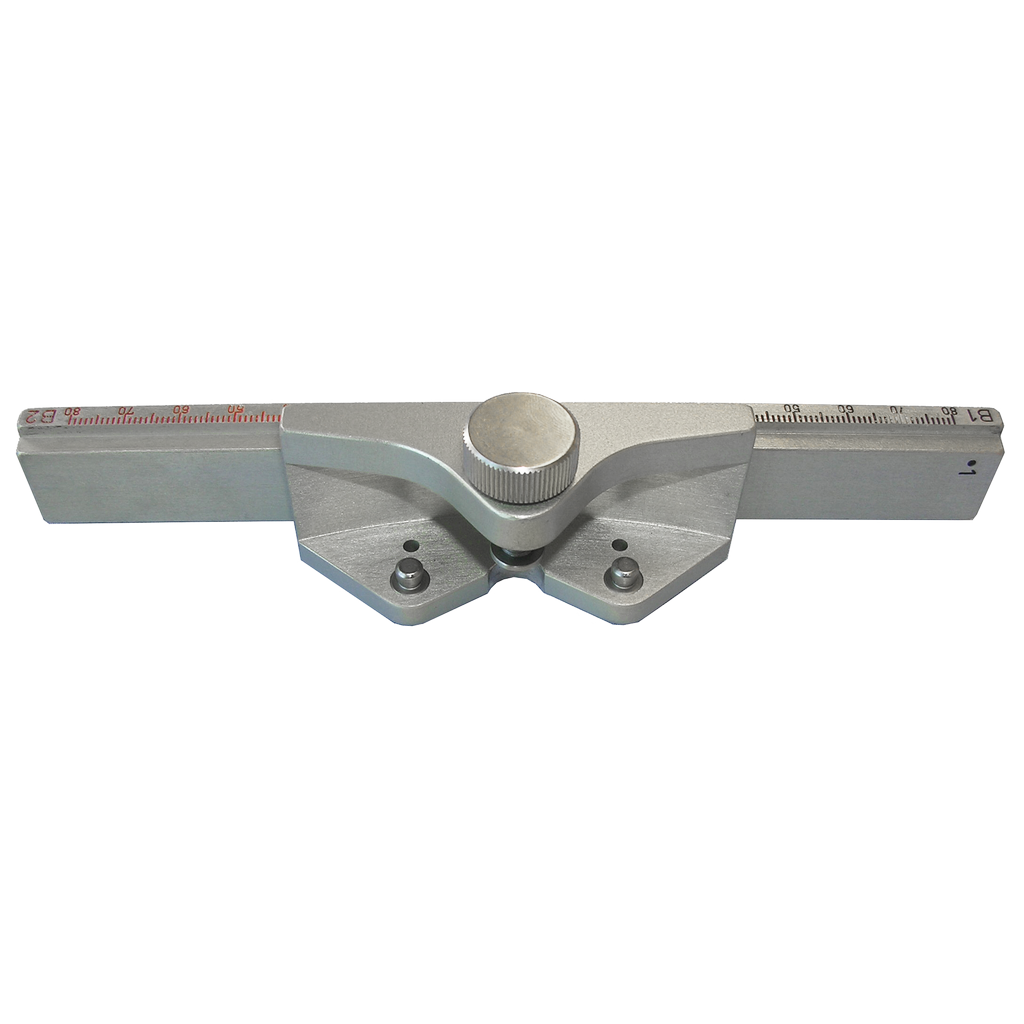

ZD-Befestigungsschiene für offenen Ring
Art.-Nr.: 802020ZD-Befestigungsschiene für offenen RingZur Befestigung des ZD-Stereotaxie-Systems am Keramikring.
Verfügbar
Zur Merkliste

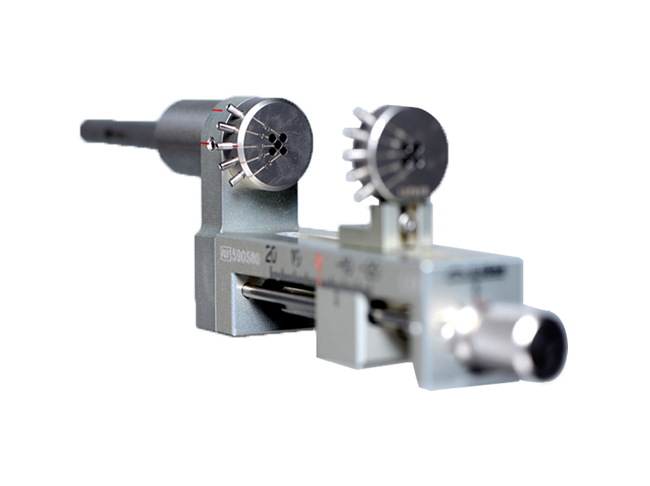

Mikro­Sonden­Vorschub (MSV) manuell
Art.-Nr.: 590580Mikro­Sonden­Vorschub (MSV) manuell Präzisionsinstrument zur Positionierung von Elektroden während stereotaktischer Eingriffe. Der Artikel ist autoklavierbar und kann an vielen verschiedenen Stereotaxie-Systemen adaptiert werden.
Verfügbar
Zur Produktseite
Zur Merkliste

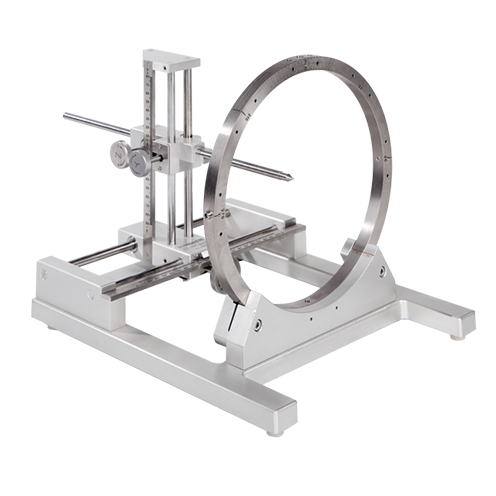

Zielpunktsimulator komplett (für die Titan-Kopfring­einheit)
Art.-Nr.: 803400Zielpunktsimulator komplett (für die Titan-Kopfring­einheit)Kompatibel mit allen inomed Stereotaxie-Systemen. Das Set enthält den ZPS, einen Simulatormontagering für den Titanring aus Aluminium sowie eine Sterilisationsbox.
Verfügbar
Zur Produktseite
Zur Merkliste

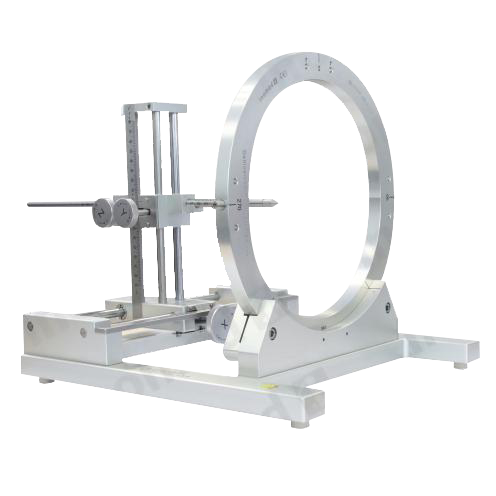

Zielpunktsimulator für OSS komplett (für die Keramik-Kopfringeinheit)
Art.-Nr.: 803430Zielpunktsimulator für OSS komplett (für die Keramik-Kopfringeinheit)Kompatibel mit allen inomed Stereotaxie-Systemen. Das Set enthält den ZPS, einen Simulatormontagering für den Keramikring aus Aluminium sowie eine Sterilisationsbox.
Verfügbar
Zur Produktseite
Zur Merkliste
Zubehör

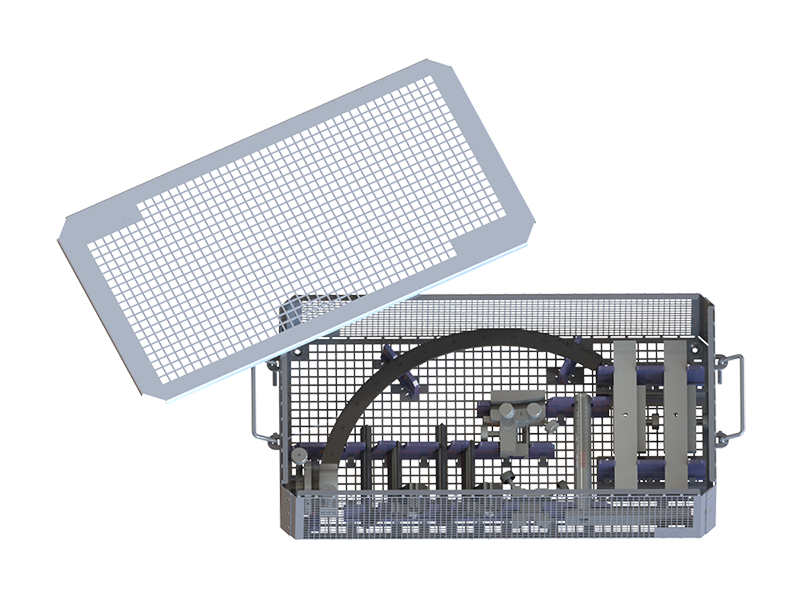

Sterilisations-Korb für ZD (Zamorano-Dujovny)
Art.-Nr.: 803950Sterilisations-Korb für ZD (Zamorano-Dujovny)Sterilisationskorb für ZD-Stereotaxie-System (802010). Der Korb hat die Maße
480x250x115 mm.
Verfügbar
Zur Merkliste

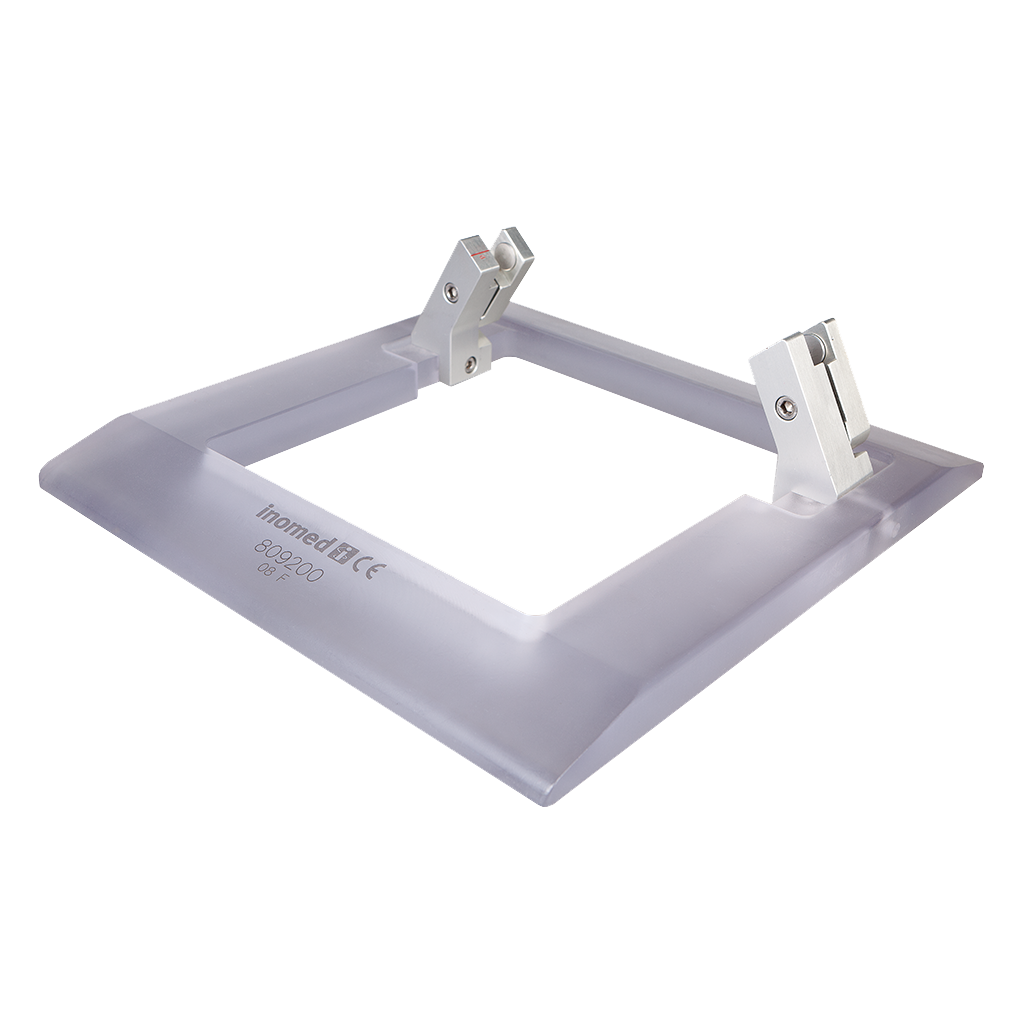

Universal CT-Halter
Art.-Nr.: 809200Universal CT-HalterZum Einspannen der beiden inomed Kopfringeinheiten aus Titan und Keramik. Der Artikel hat die Maße 280x300x75 mm.
Verfügbar
Zur Merkliste

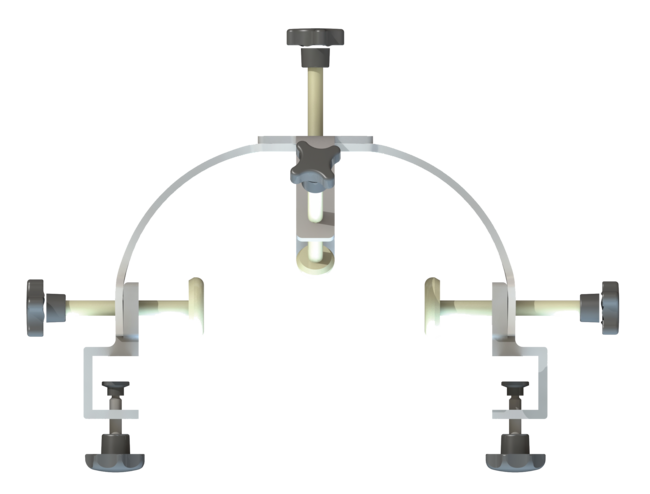

Positionierungshilfe für inomed Stereotaxiesysteme
Art.-Nr.: 803000Positionierungshilfe für inomed StereotaxiesystemeZum schnellen und zuverlässigen Ausrichten des Titanrings am Patientenkopf durch eine einzelne Person. Eine Ausrichtung in jede Orientierung wird ermöglicht.
Verfügbar
Zur Merkliste

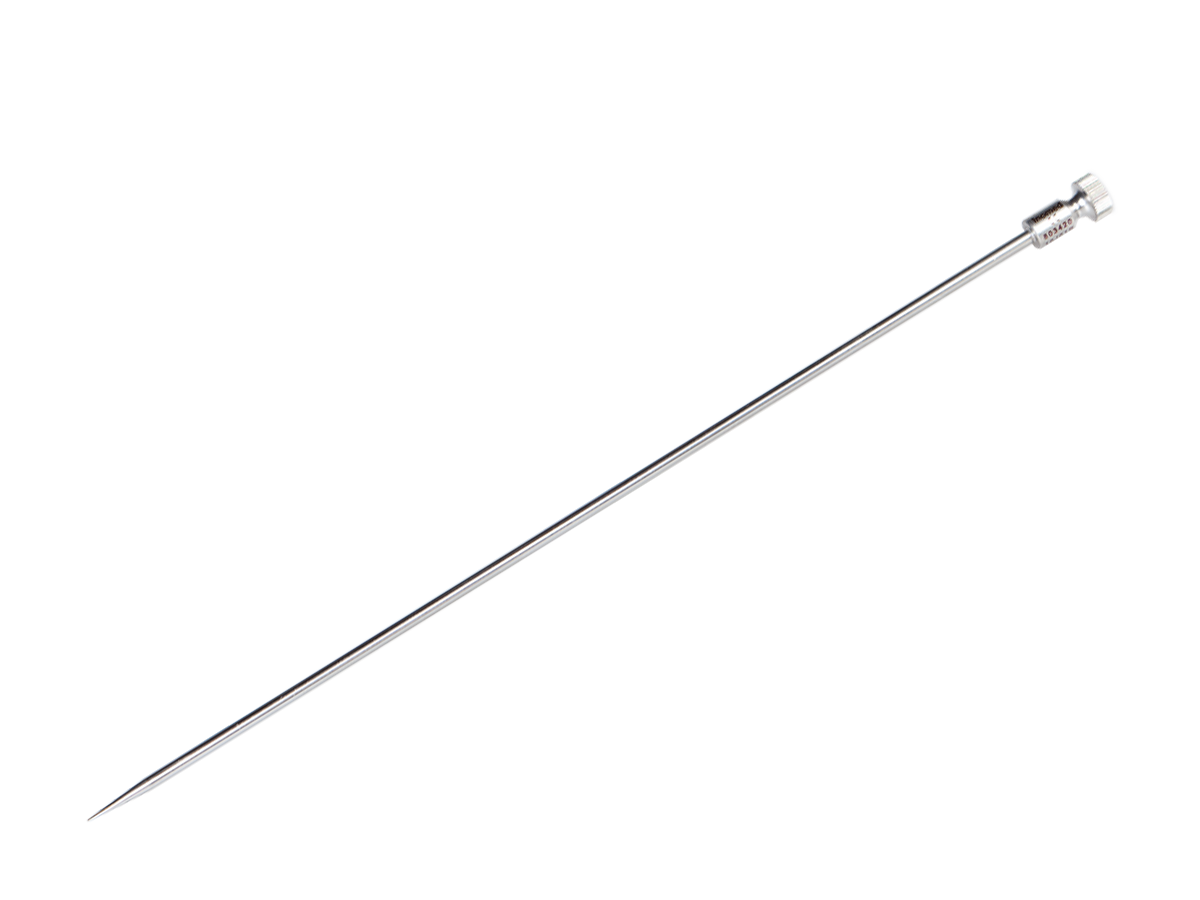

ZD Prüfnadel 190 mm
Art.-Nr.: 803420ZD Prüfnadel 190 mmZur Überprüfung stereotaktischer Planung am Zielpunktsimulator oder zur Markierung des Zugangspunkts am Patientenkopf. Der Artikel hat einen Durchmesser von 2,5 mm.
Verfügbar
Zur Merkliste

Einfache Handhabung mit hoher Präzision und Stabilität

Das ZD-Stereotaxie-System wurde nach seinen Entwicklern, Prof. L. Zamorano und Prof. M. Dujovny, benannt. Es dient als Unterstützung für die Anwender*innen bei stereotaktisch geführten Eingriffen in der funktionellen Neurochirurgie.

Broschüre – Stereotaktische Systeme

Produktfeatures

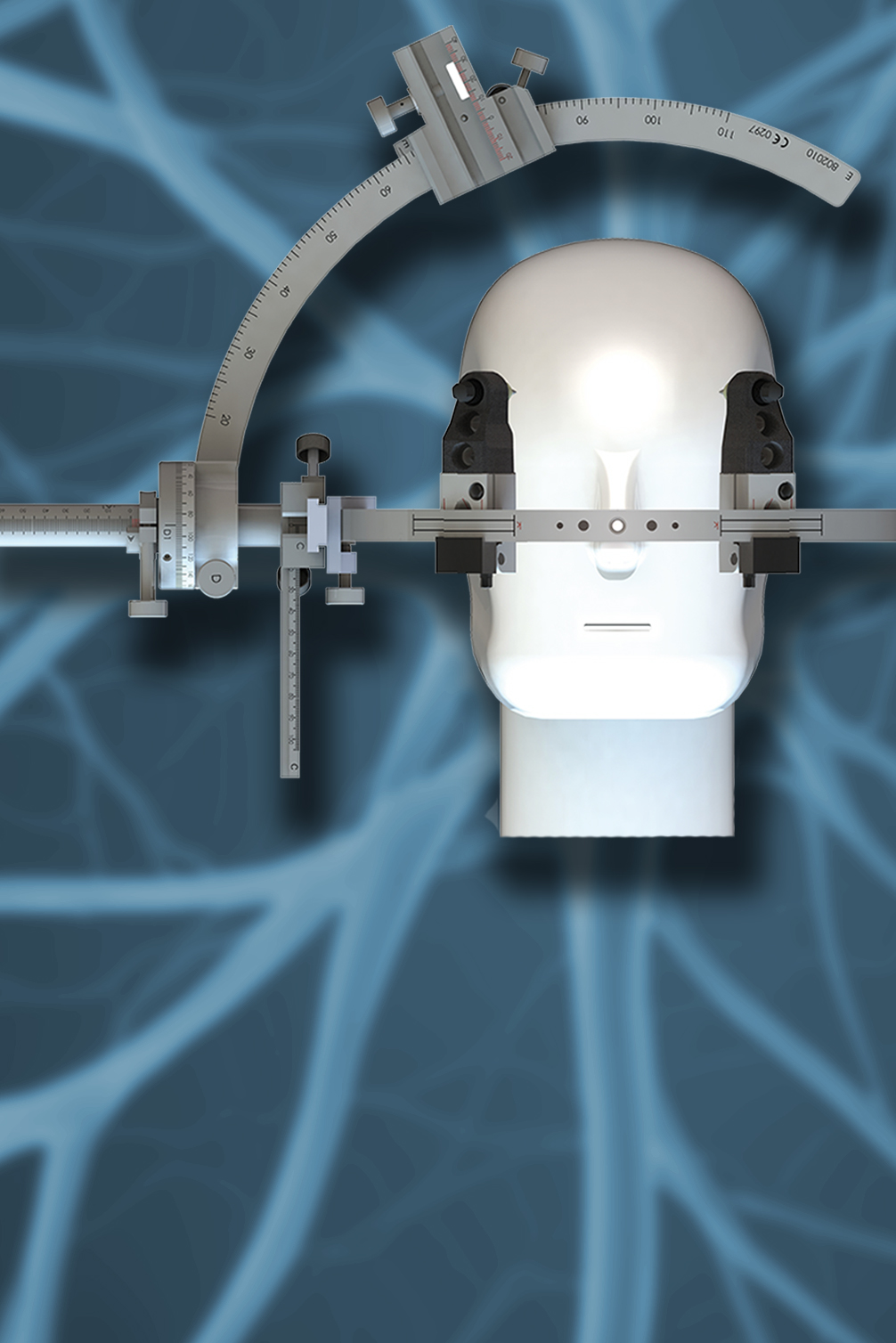

Freie Wahl des Trepanationspunktes
Freie Wahl des Trepanationspunktes
Center-of-Arc-Prinzip
Das ZD-System beruht auf dem weit verbreiteten Center-of-Arc-Prinzip. Dieses Prinzip gewährleistet den angestrebten Zielpunkt bei gleichzeitig freier Wahl des Trepanationspunktes.
Der Zielpunkt bleibt bei unterschiedlichen Eintrittspunkten am Schädel unverändert

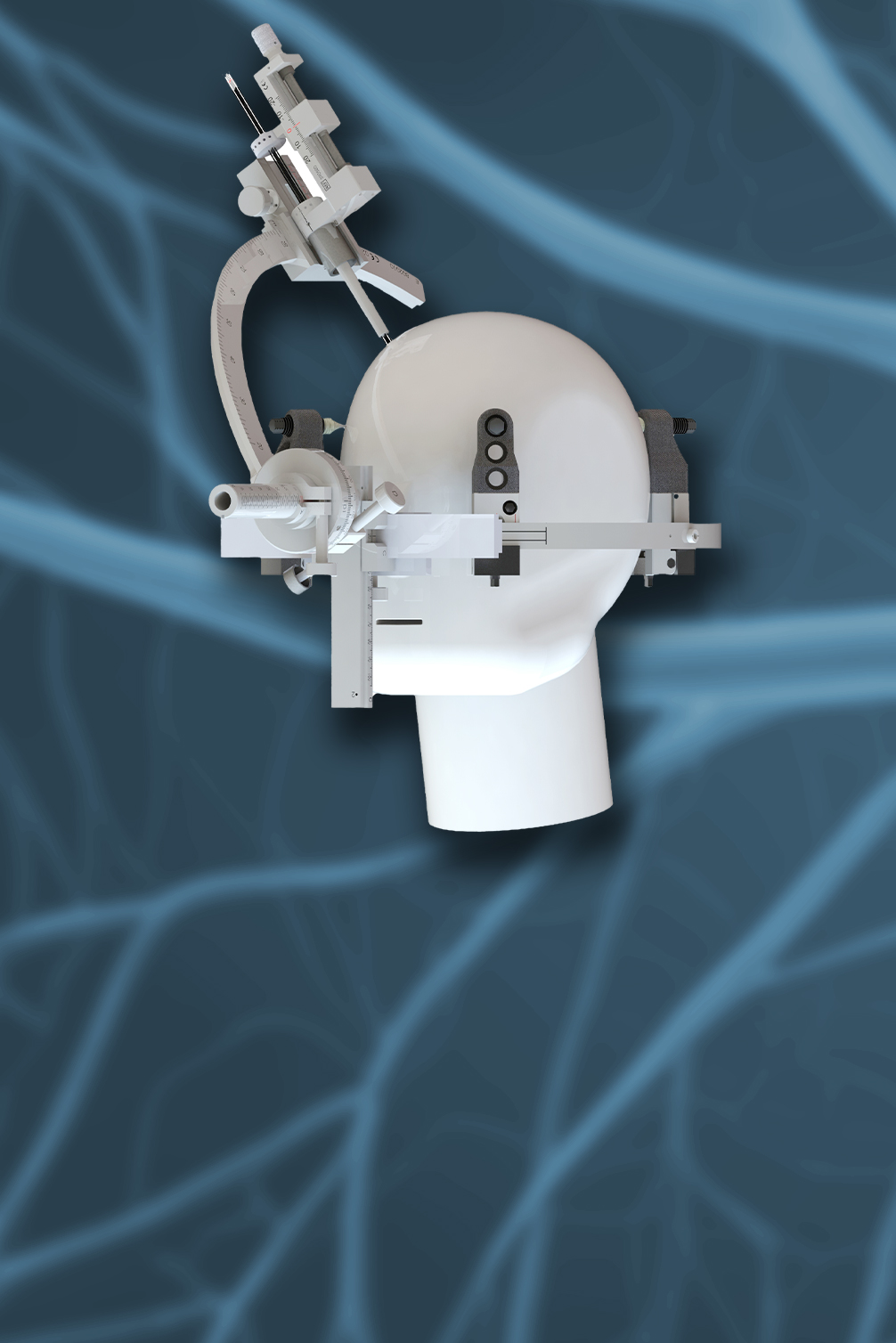

Schnell zu erlernender Zusammenbau
Schnell zu erlernender Zusammenbau
1-Punkt-Fixierung
Die intuitive Achsenbeschriftung stellt die Basis für vorzeichenlose Einstellparameter sowie einen reibungslosen und schnell zu erlernenden Zusammenbau. Gemeinsam mit der 1-Punkt-Fixierung steht dem variablen Eingriff mit dem ZD-System nichts im Weg.
1-Punkt-Fixierung für eine flexible und einfache Montage

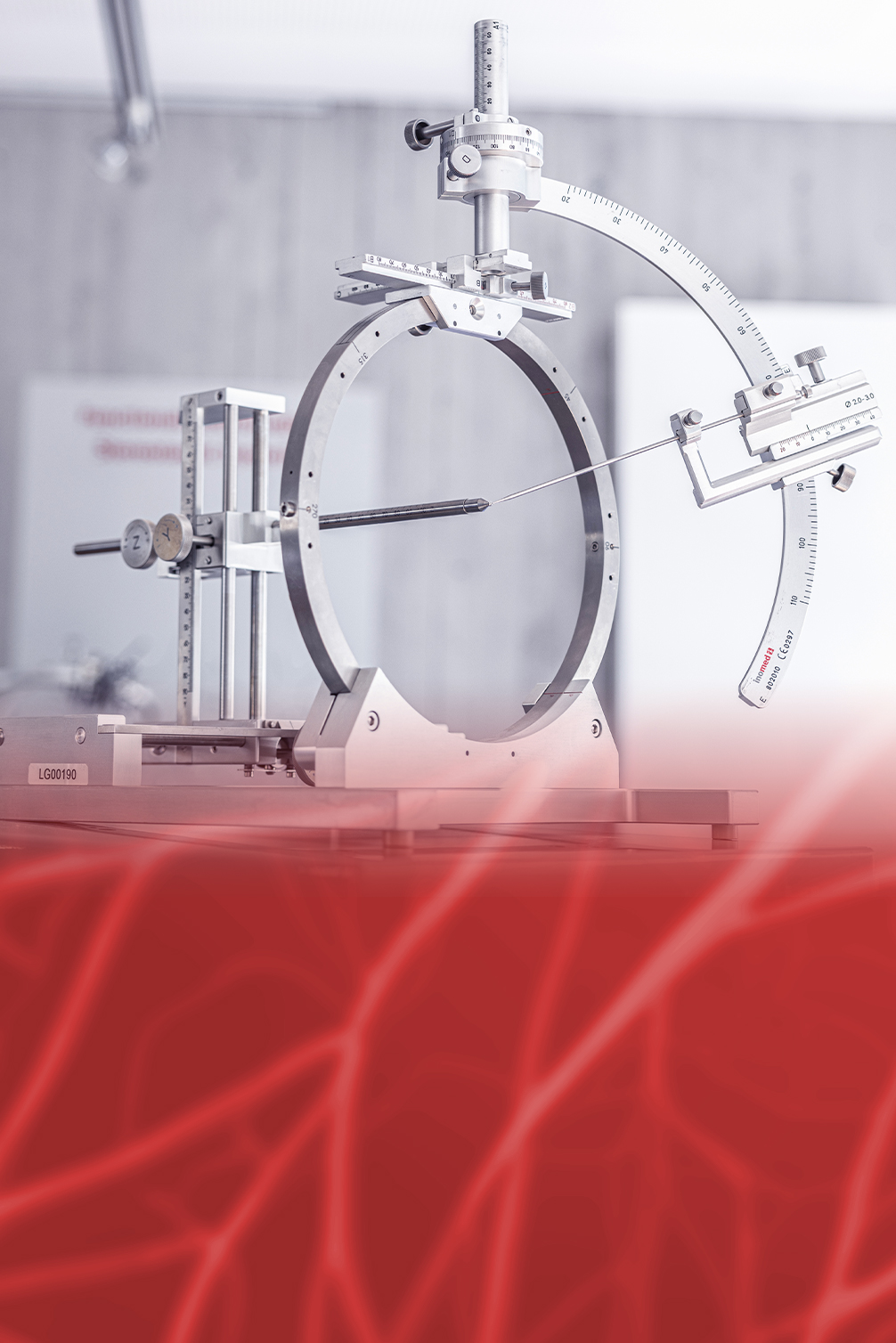

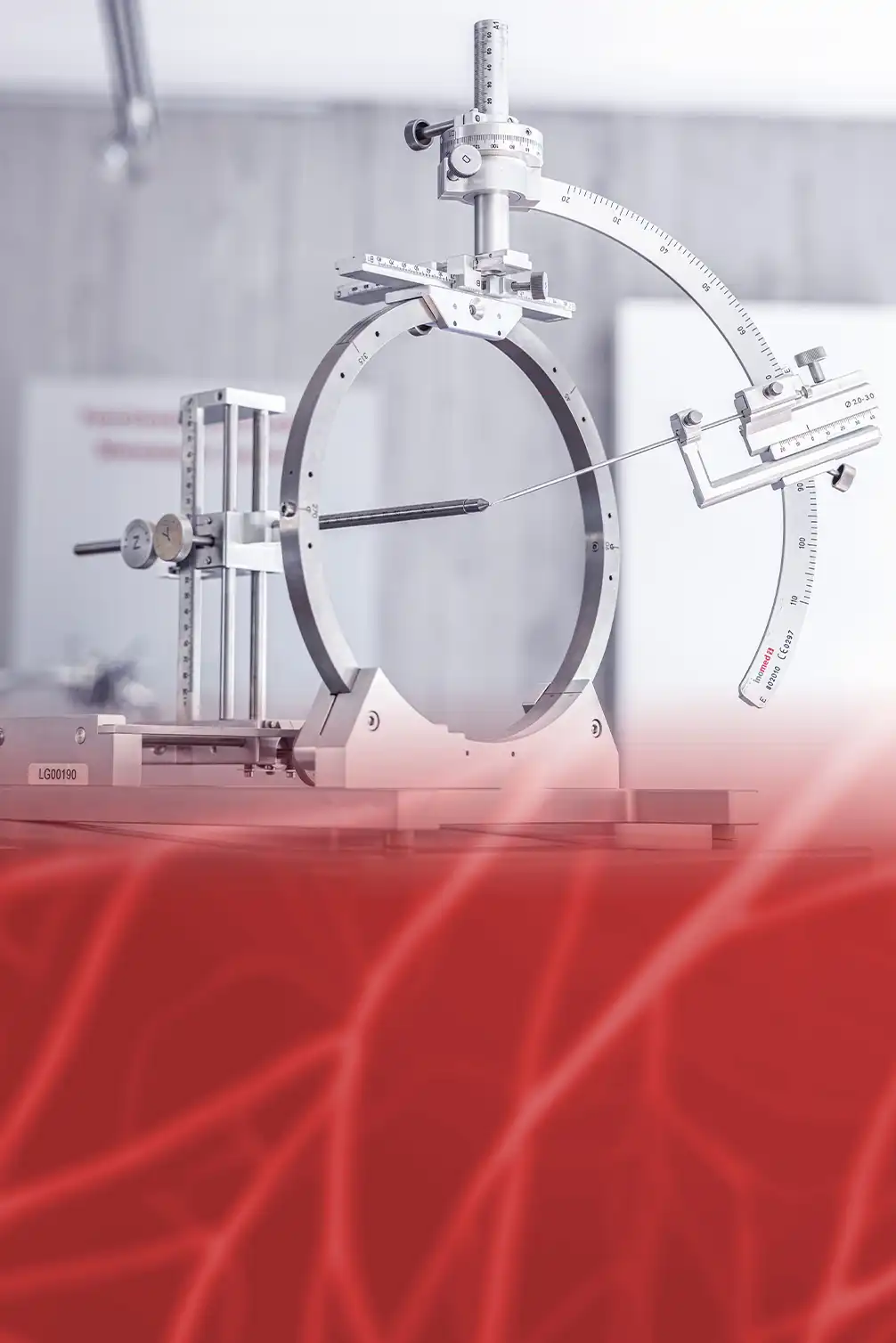

Kompatibel mit dem inomed Zielpunktsimulator
Kompatibel mit dem inomed Zielpunktsimulator
Zielpunktverifikation
Der inomed Zielpunktsimulator ermöglicht die Verifikation der Zielkoordinaten und die Einstellung des Stereotaxie-Systems.
Zielpunktverifikation über den inomed Zielpunktsimulator

Relevante Prozeduren

Relevante Anwendungsgebiete

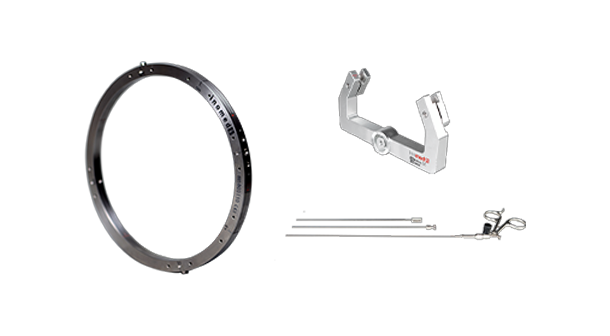

Anwendungszubehör

Anwender*innen können aus einer Vielzahl von Zubehör und Instrumenten wählen, die mit den Stereotaxie-Systemen von inomed kompatibel sind. Ein großes Zubehörportfolio eröffnet nahezu unzählige Möglichkeiten und einen universellen Einsatz in der modernen Stereotaxie.

Zum Stereotaxie-Zubehör

FAQ

Ist das ZD-Stereotaxie-System mit dem inomed Zielpunktsimulator kompatibel?

Das ZD-Stereotaxie-System ist mit dem inomed Zielpunkt­simulator kompatibel. Die Sicherheit in der Anwendung wird durch die Kombination mit dem inomed Zielpunktsimulator gesteigert. Alle patientenbezogenen Einstellungen können exakt geprüft werden, bevor der Eingriff an den Patient*innen gestartet wird.

Können verschiedene Montagepositionen gewählt werden?

Abhängig vom verwendeten Stereotaxie-Ring sind bis zu sechs verschiedene Montagepositionen möglich. Die Neurochirurg*innen können so den passenden Zugang auswählen, der die Patient*innen weitestgehend schont und Flexibilität bei der Trajektorienplanung bietet.

Weiterführende Informationen

Broschüre – Stereotaktische Systeme
