inomed Medizintechnik GmbH
ProdukteFunktionelle NeurochirurgieMikroSondenVorschub

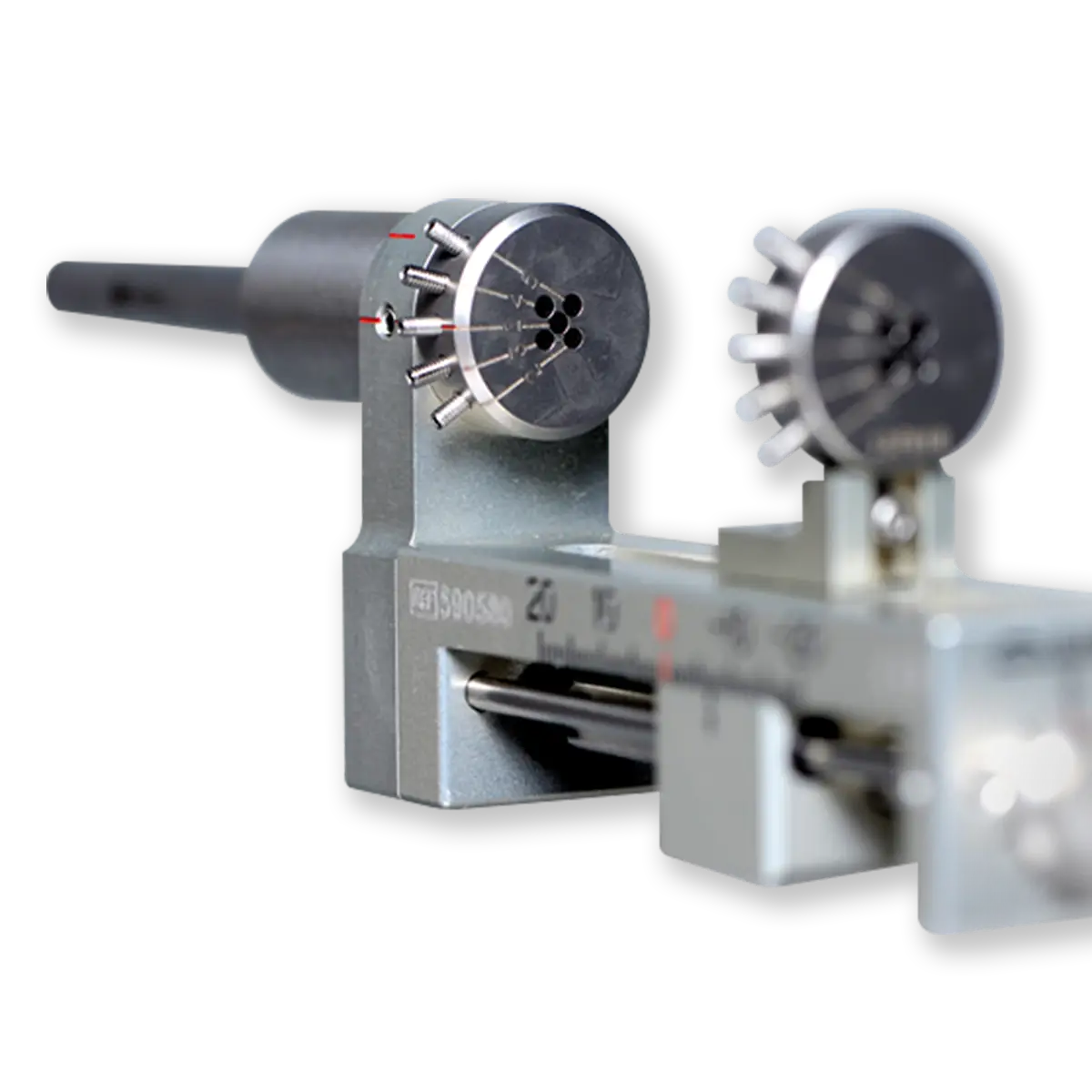

MikroSonden­VorschubDer MikroSondenVorschub ist ein ausgereiftes Instrument zur Positionierung von Elektroden bei stereotaktischen Eingriffen. Er ermöglicht das gleichzeitige Einführen von bis zu fünf Elektroden während der Operation. Die taktile Rückmeldung bei jeder vollständigen Umdrehung, die einem Vorschub von 0,5 mm entspricht, unterstützt die Operateur*innen dabei, eine hohe Kontrolle und Genauigkeit zu gewährleisten.
MikroSonden­VorschubMikroSonden­VorschubMikroSonden­VorschubMikroSonden­Vorschub
ProdukteFunktionelle NeurochirurgieMikroSondenVorschub
MikroSonden­VorschubDer MikroSondenVorschub ist ein ausgereiftes Instrument zur Positionierung von Elektroden bei stereotaktischen Eingriffen. Er ermöglicht das gleichzeitige Einführen von bis zu fünf Elektroden während der Operation. Die taktile Rückmeldung bei jeder vollständigen Umdrehung, die einem Vorschub von 0,5 mm entspricht, unterstützt die Operateur*innen dabei, eine hohe Kontrolle und Genauigkeit zu gewährleisten.


Varianten
Erweiterungen Zubehör
Demo anfragenInfo anfordern
Varianten

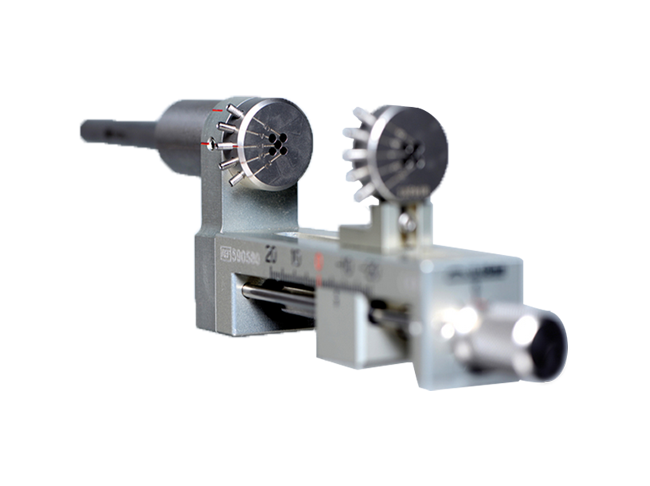

Mikro­Sonden­Vorschub (MSV) manuell
Art.-Nr.: 590580Mikro­Sonden­Vorschub (MSV) manuell Präzisionsinstrument zur Positionierung von Elektroden während stereotaktischer Eingriffe. Der Artikel ist autoklavierbar und kann an vielen verschiedenen Stereotaxie-Systemen adaptiert werden.
Verfügbar
Zur Produktseite
Zur Merkliste
Erweiterungen

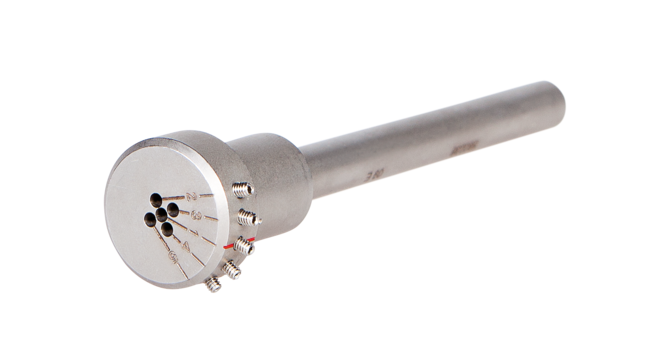

MikroGun für MSV mit 1,7 mm Bohrung, L=90 mm
Art.-Nr.: 590038MikroGun für MSV mit 1,7 mm Bohrung, L=90 mm Die Einführung von bis zu fünf Elektroden wird unterstützt. Die Schrauben dienen zur Befestigung der Führungsrohre. Ausschließlich zur Verwendung mit dem MikroSondenVorschub (590580).
Verfügbar
Zur Merkliste

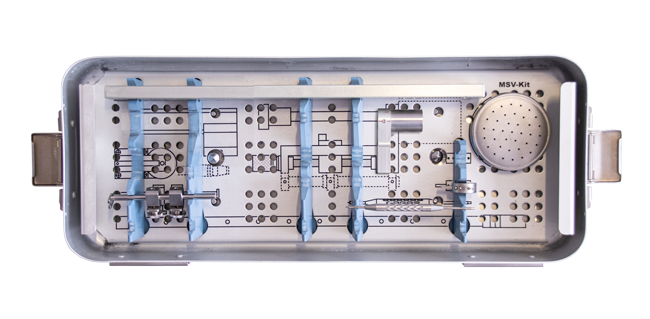

Adapter-Kit MSV für SUSy
Art.-Nr.: 590700Adapter-Kit MSV für SUSyDas Kit enthält eine Sterilisationsbox mit den Außenmaßen 422x158x70 mm. Enthalten sind die Grund­platte des Mikro­Sonden­Vorschubs zur Adaption an das SUSy-Stereotaxie-System, ein Elektrodenhalter für MER-Elektroden mit Tiefenanschlag, ein Elektroden­halter für DBS-Elektroden, ein Innen­sechskant-Kombi­schlüssel (M2 und M3 an beiden Enden), ein Steriköcher mit Bürste zur Reinigung der MikroGun, eine Prüfnadel für den Zielpunkt­simulator sowie ein Längenmaß zur Einstellung der DBS-Elektrode.
Verfügbar
Zur Produktseite
Zur Merkliste

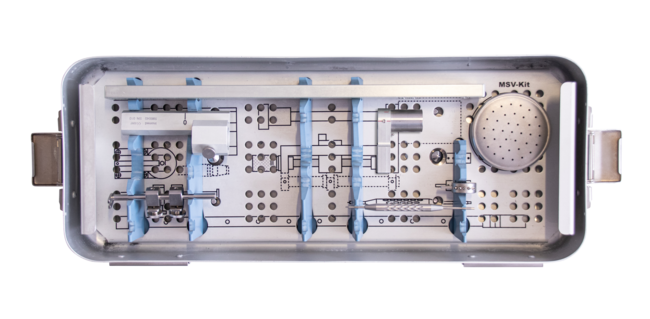

Adapter-Kit MSV für ZD Stereotaxiegerät
Art.-Nr.: 590680Adapter-Kit MSV für ZD StereotaxiegerätDas Kit enthält eine Sterilisationsbox mit den Außenmaßen 422x158x70 mm. Enthalten sind die Grund­platte des MikroSonden­Vorschubs zur Adaption an das ZD-Stereotaxie-System, ein Instru­menten­halter für das ZD-System, ein Elektrodenhalter für MER-Elektroden mit Tiefenanschlag, ein Elektrodenhalter für DBS-Elektroden, ein Innen­sechskant-Kombi­schlüssel (M2 und M3 an beiden Enden), ein Steriköcher mit Bürste zur Reinigung der MikroGun, eine Prüfnadel für den Zielpunkt­simulator sowie ein Längenmaß zur Einstellung der DBS-Elektrode.
Verfügbar
Zur Produktseite
Zur Merkliste

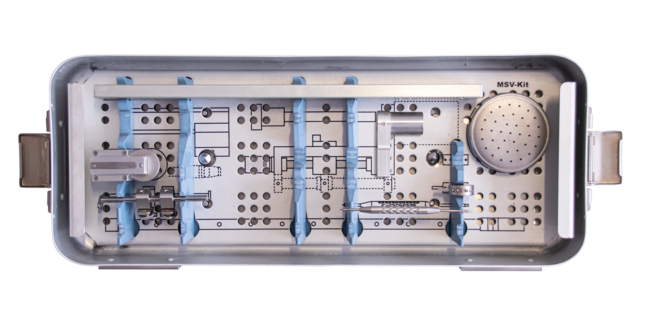

Adapter-Kit MSV für RM Stereotaxiegerät
Art.-Nr.: 590670Adapter-Kit MSV für RM StereotaxiegerätDas Kit enthält eine Sterilisationsbox mit den Außenmaßen 422x158x70 mm. Enthalten sind die Grund­platte des MikroSonden­Vorschubs zur Adaption an das RM-Stereotaxie-System, ein Schienenhalter für das RM-System, ein Elektroden­halter für MER-Elektroden mit Tiefenanschlag, ein Elektrodenhalter für DBS-Elektroden, ein Innensechskant-Kombischlüssel (M2 und M3 an beiden Enden), ein Steriköcher mit Bürste zur Reinigung der MikroGun, eine Prüfnadel für den Zielpunkt­simulator sowie ein Längenmaß zur Einstellung der DBS-Elektrode.
Verfügbar
Zur Produktseite
Zur Merkliste

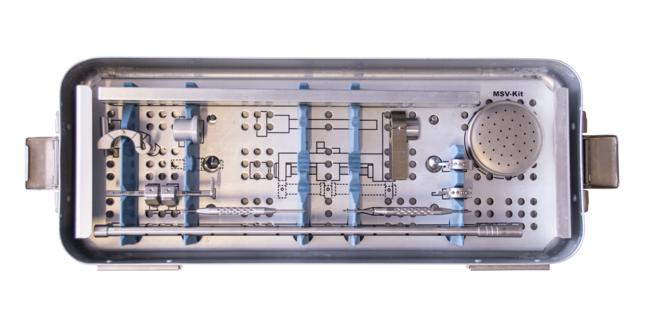

Adapter-Kit MSV für Leksell Stereotaxiegerät Elekta
Art.-Nr.: 590660Adapter-Kit MSV für Leksell Stereotaxiegerät ElektaDas Kit enthält eine Sterilisationsbox mit den Außenmaßen 422x158x70 mm. Enthalten sind die Grund­platte des Mikro­Sonden­Vorschubs zur Adaption an das Leksell-Stereotaxie-System, eine Klemme mit passender Schraube für das Leksell-System, eine Justier­halter­ung für den MSV, ein Elektroden­halter für MER-Elektroden mit Tiefenanschlag, ein Schrau­benset für den MSV, ein Elek­troden­halter für DBS-Elektroden, ein Innen­sechskant-Kombischlüssel (M2 und M3 an beiden Enden), ein Steri­köcher mit Bürste zur Reinigung der Mikro­Gun, eine Prüfnadel für den Ziel­punkt­simulator sowie ein Längenmaß zur Einstellung der DBS-Elektrode.
Verfügbar
Zur Produktseite
Zur Merkliste
Zubehör

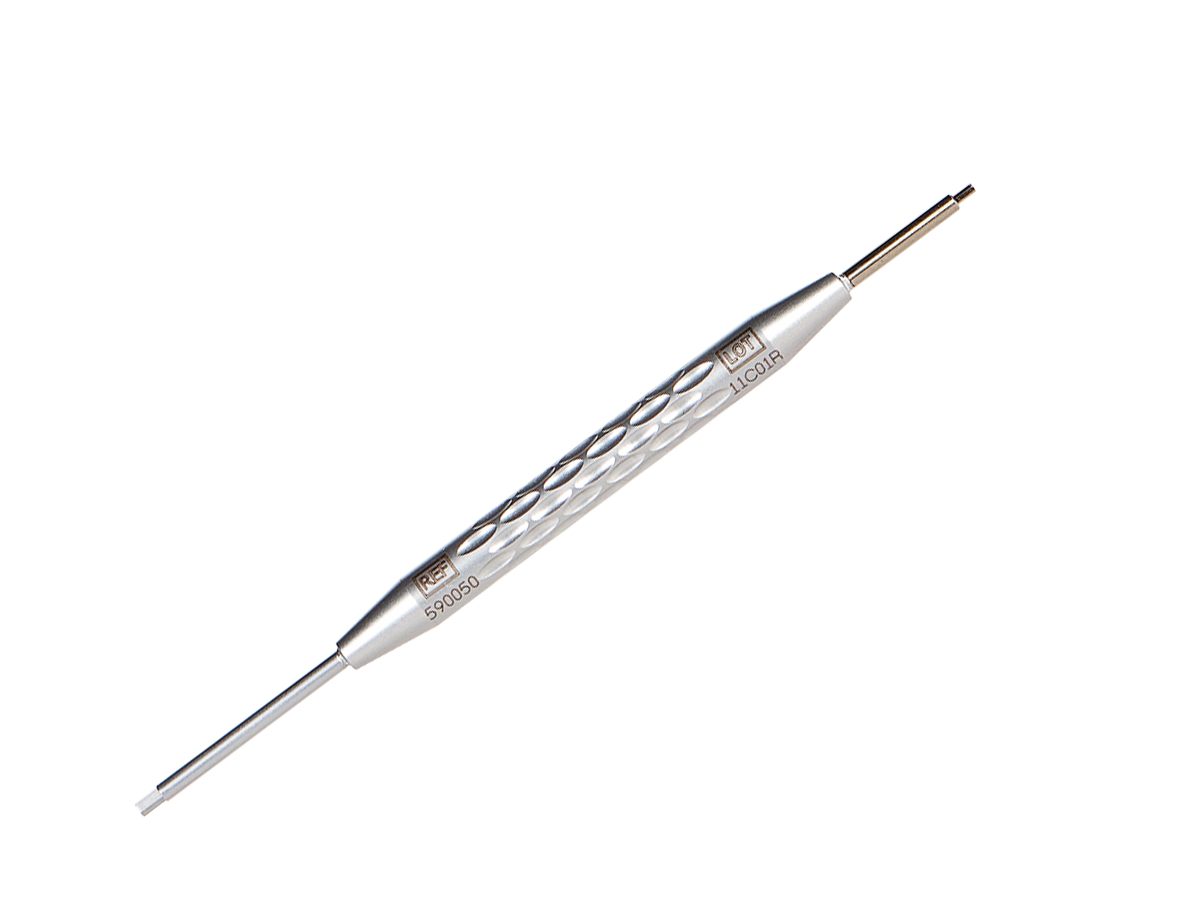

Kombischlüssel für MSV Gewindestifte M2 und M3
Art.-Nr.: 590050Kombischlüssel für MSV Gewindestifte M2 und M3 Mit Innensechskant, unsteril geliefert, autoklavierbar
Verfügbar
Zur Merkliste

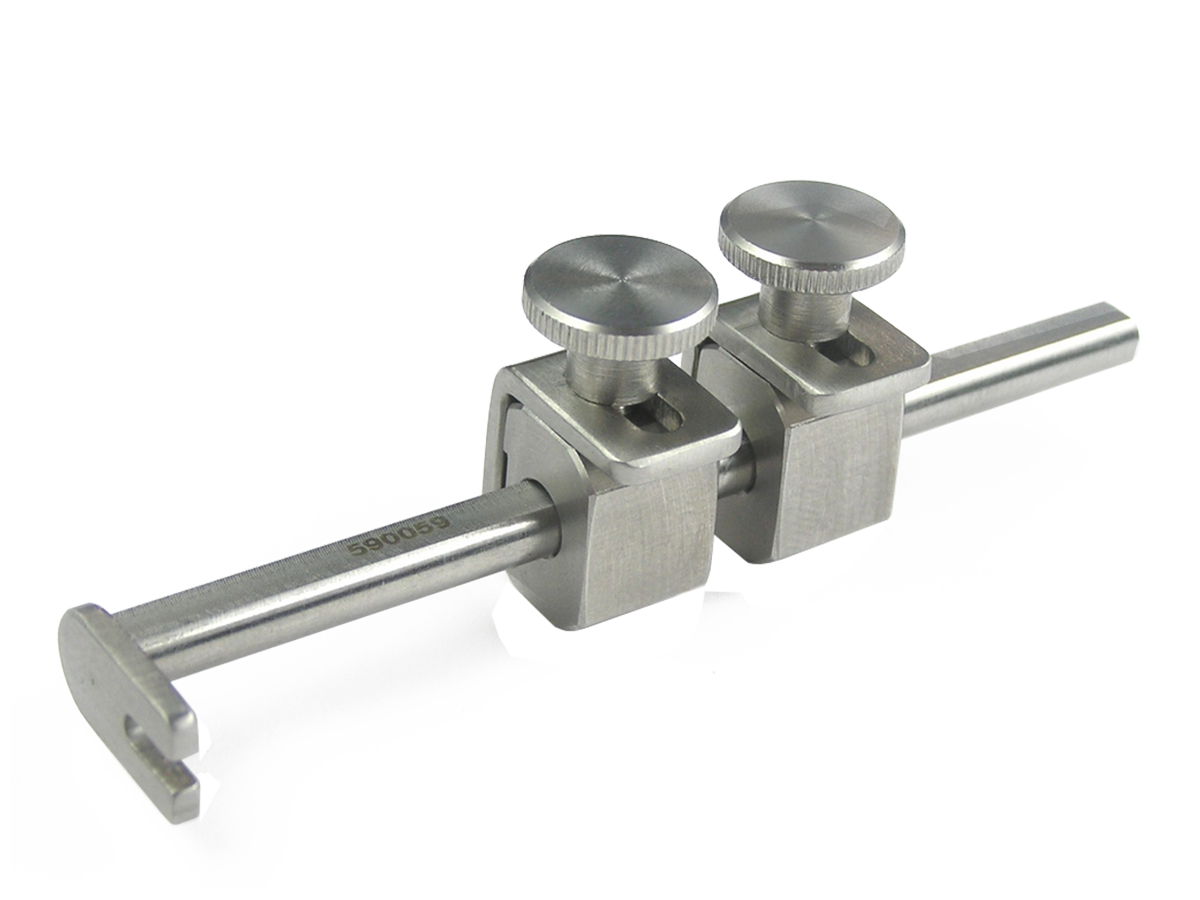

DBS-Elektrodenhalter für MSV
Art.-Nr.: 590059DBS-Elektrodenhalter für MSVUnsteril geliefert, autoklavierbar
Verfügbar
Zur Merkliste

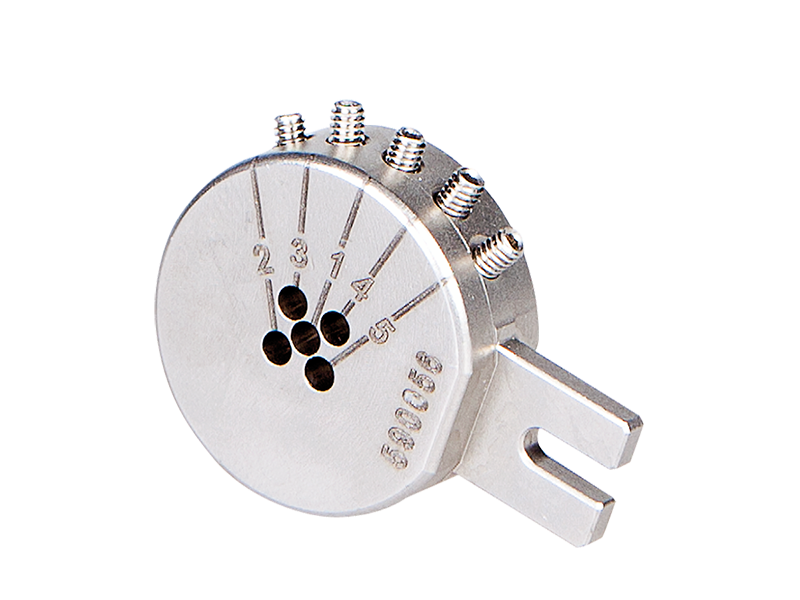

Elektrodenhalter MSV 1,9 für Elektroden mit Tiefenanschlag
Art.-Nr.: 590056Elektrodenhalter MSV 1,9 für Elektroden mit TiefenanschlagMax. 5 Mikroelektroden, komplett mit Feststellschrauben, Bohrg. 1,9 mm, unsteril geliefert, autoklavierbar
Verfügbar
Zur Merkliste

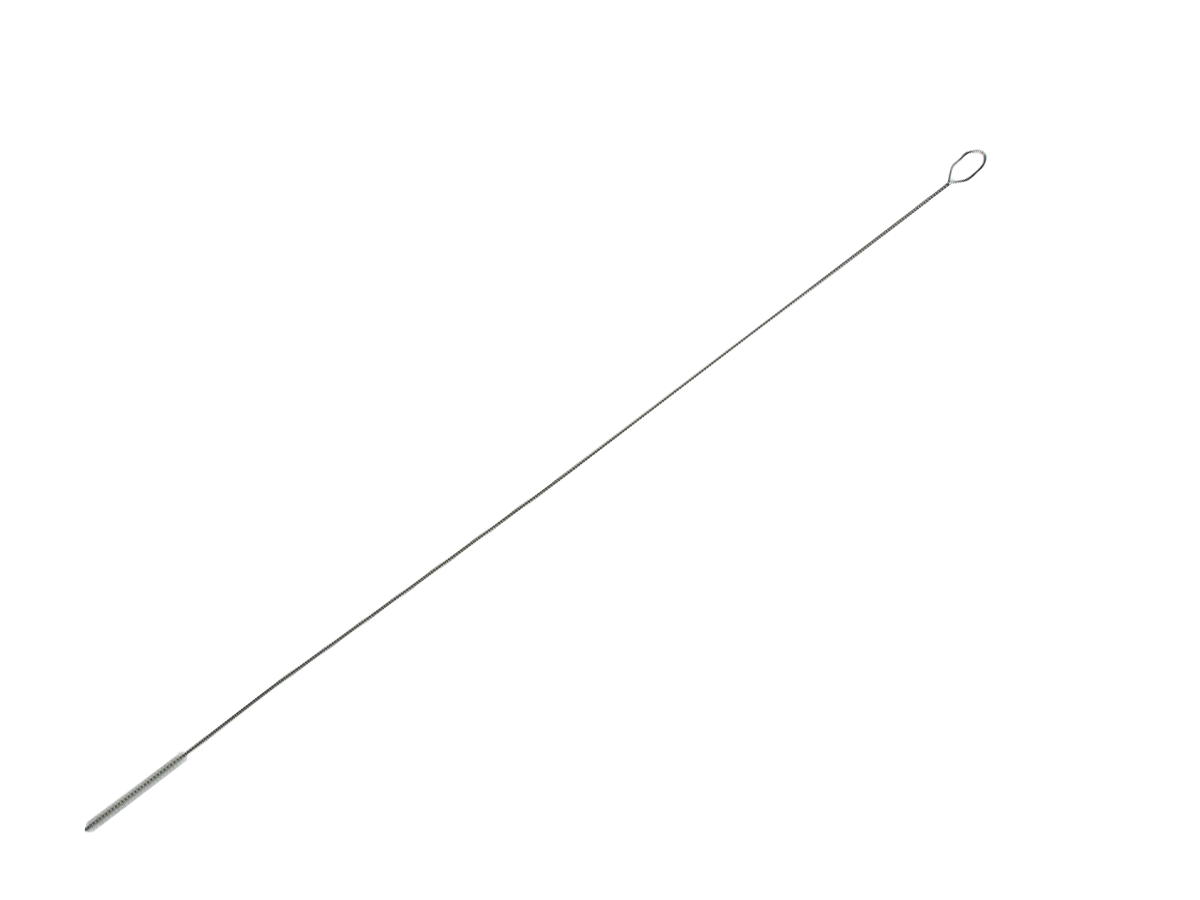

Bürste AD=3 mm zur Reinigung des MikroGuns
Art.-Nr.: 590082Bürste AD=3 mm zur Reinigung des MikroGunsUnsteril geliefert, autoklavierbar
Verfügbar
Zur Merkliste

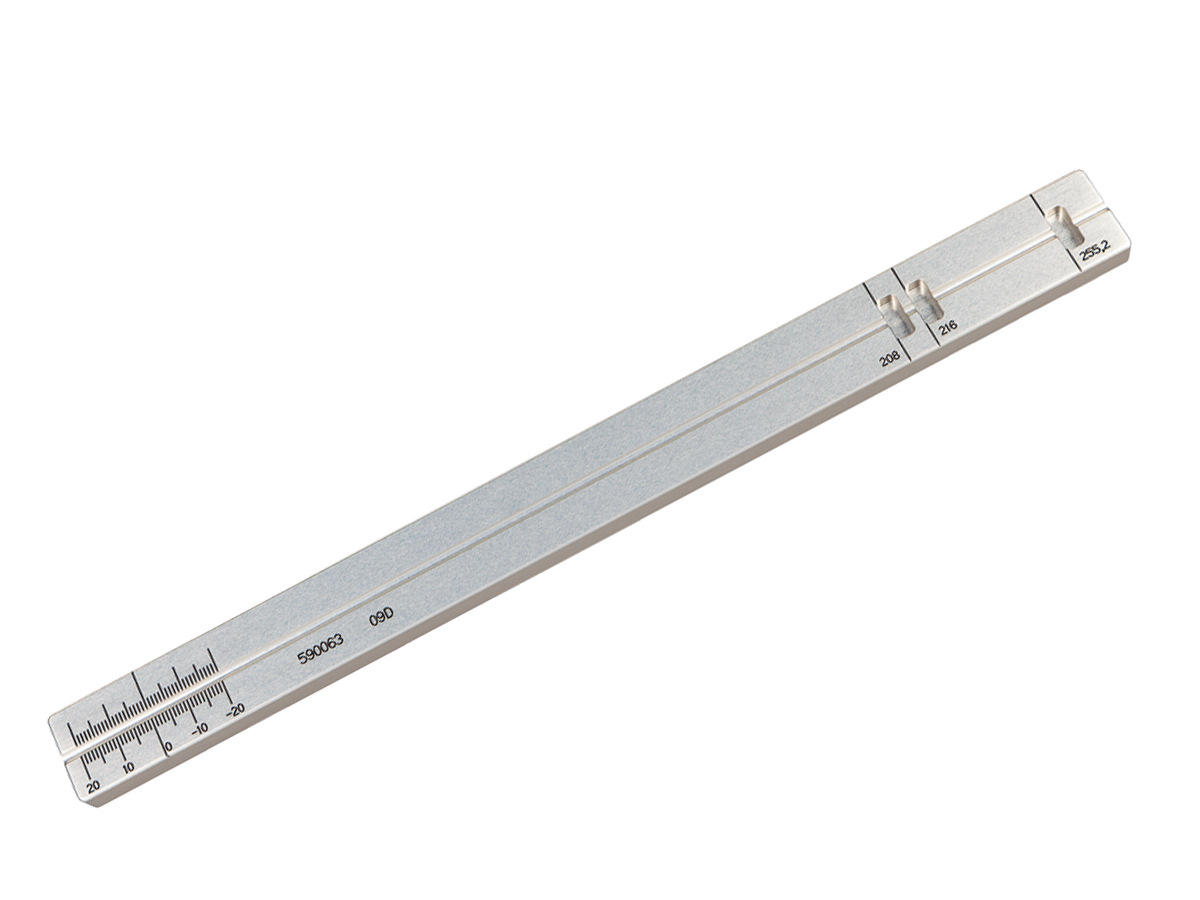

Längenmaß zur Einstellung des Tiefenanschlages
Art.-Nr.: 590063Längenmaß zur Einstellung des TiefenanschlagesFür die DBS-Elektrode, inomed silber, unsteril geliefert, autoklavierbar
Verfügbar
Zur Merkliste

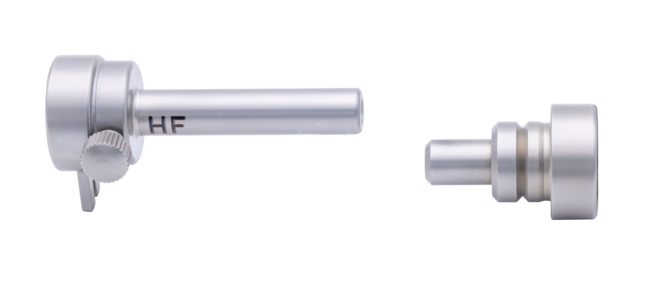

Single-Channel-Gun ID=2,0 mm für MSV für RF TC Elektroden (280 mm)
Art.-Nr.: 590029Single-Channel-Gun ID=2,0 mm für MSV für RF TC Elektroden (280 mm)Mit Feststellschraube, unsteril geliefert, autoklavierbar
Verfügbar
Zur Merkliste

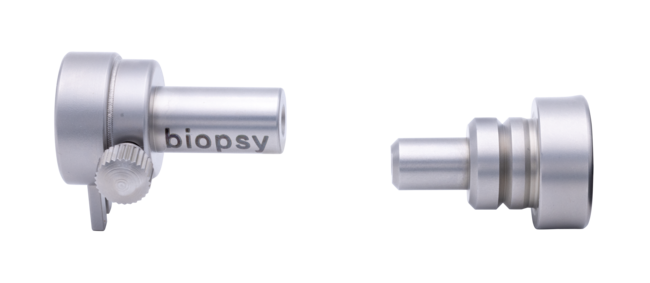

Single-Channel-Gun ID=2,5 mm für MSV für RM Biopsie-Sonden (280 mm)
Art.-Nr.: 590028Single-Channel-Gun ID=2,5 mm für MSV für RM Biopsie-Sonden (280 mm)Mit Feststellschraube, unsteril geliefert, autoklavierbar
Verfügbar
Zur Merkliste

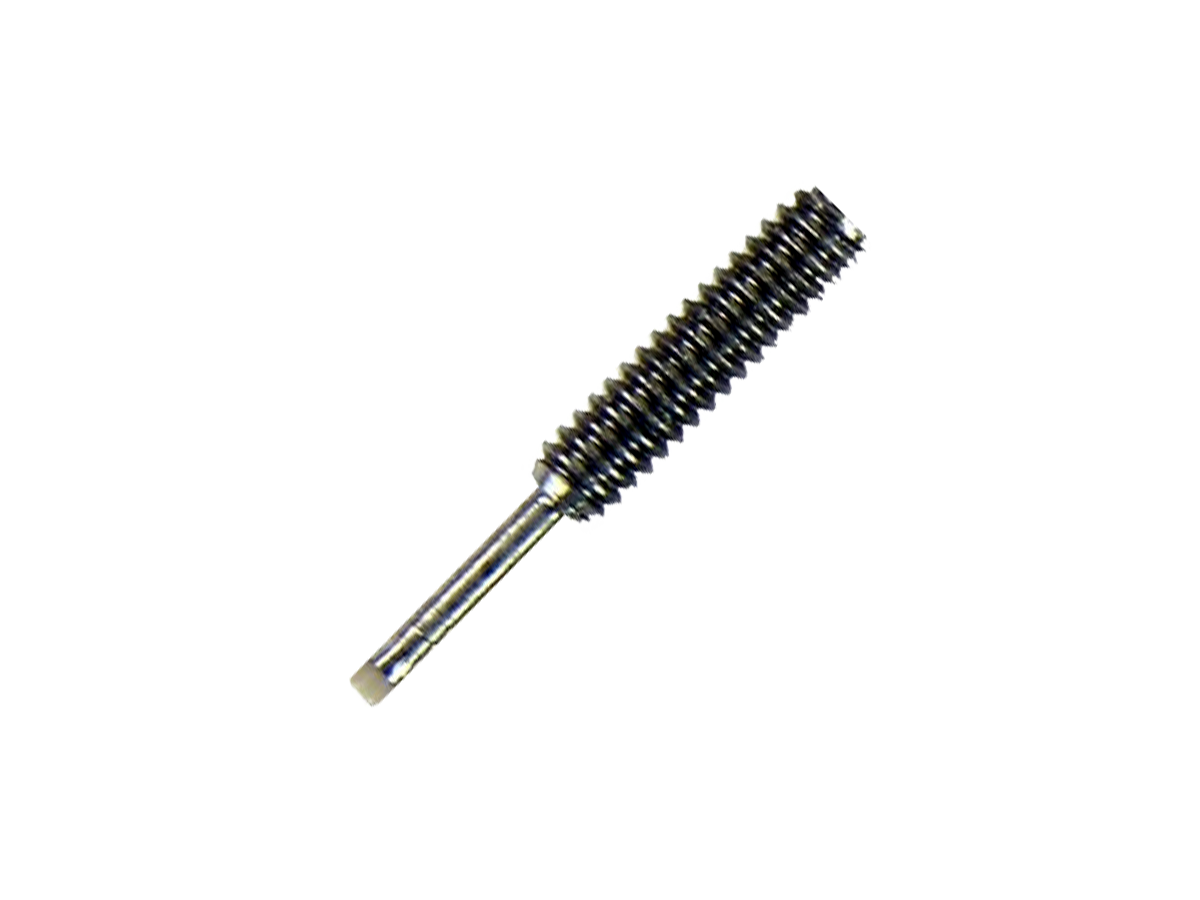

Feststell­schraube lang Spitze isoliert
Art.-Nr.: 590033Feststell­schraube lang Spitze isoliertFür Elektrodenhalter 590055, Innensechskant M2x5
Verfügbar
Zur Merkliste

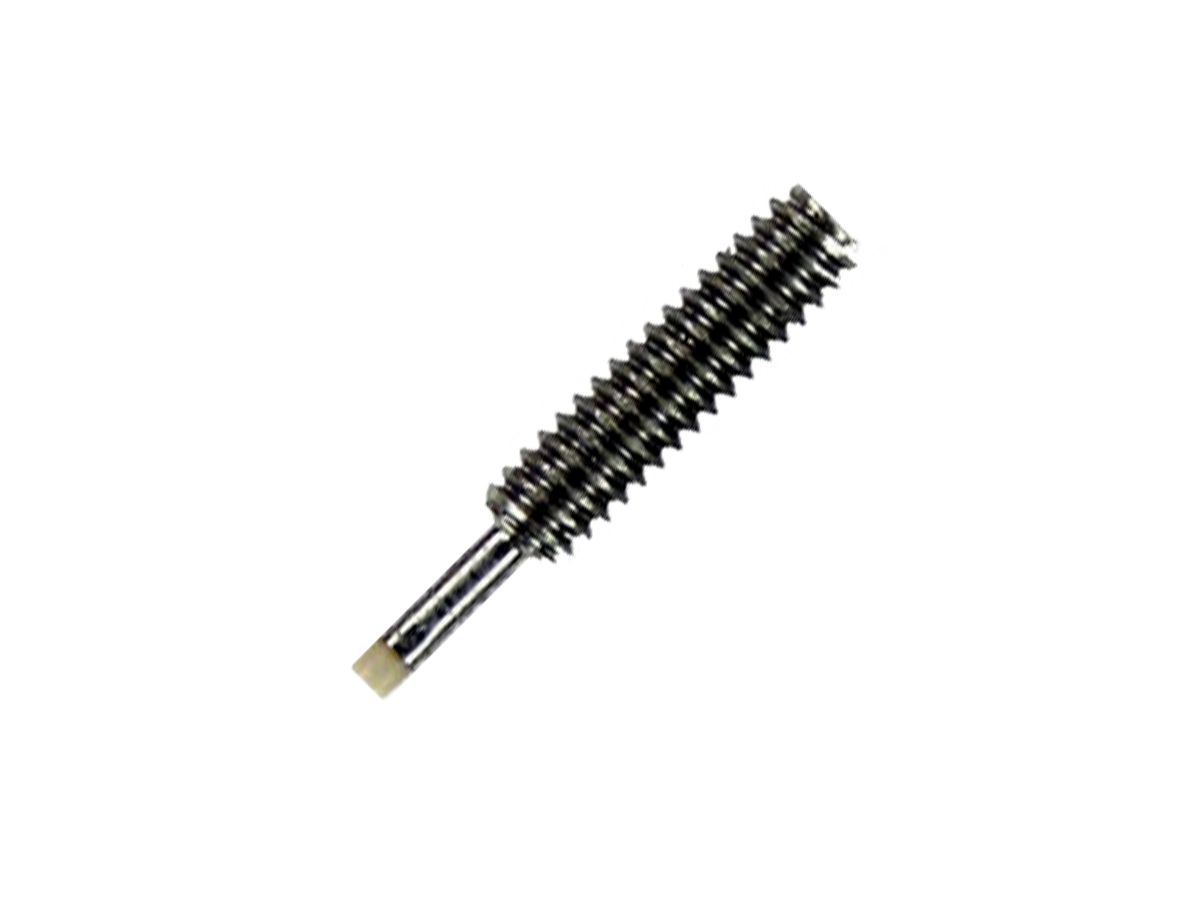

Feststellschraube kurz Spitze isoliert
Art.-Nr.: 590034Feststellschraube kurz Spitze isoliertFür Elektrodenhalter 590055, Innensechskant M2x5
Verfügbar
Zur Merkliste

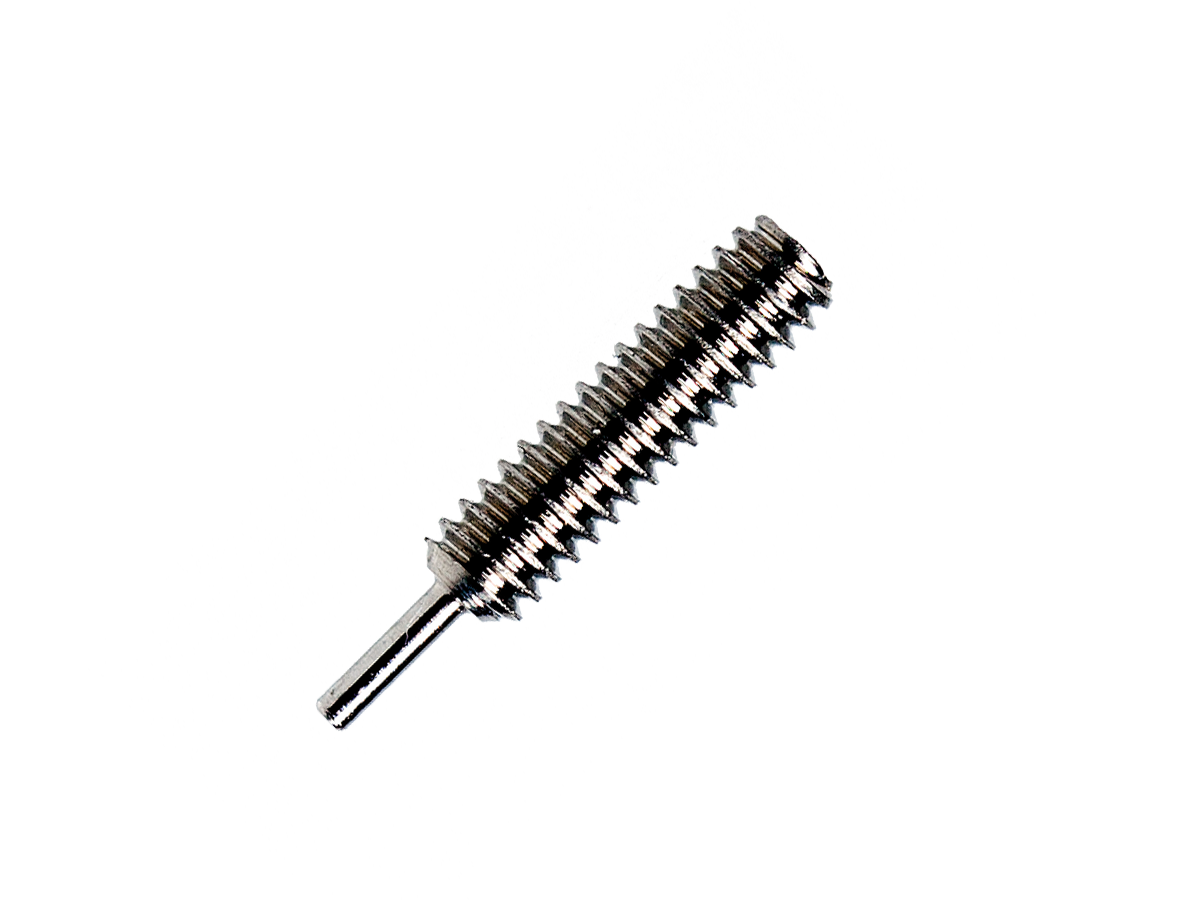

Feststell­schraube kurz Innen­sechskant M2 mit 0,6 Stift
Art.-Nr.: 590061Feststell­schraube kurz Innen­sechskant M2 mit 0,6 StiftFür Elektrodenhalter 590056 und Mikro­Gun 590038, Elektrodenposition 3,4
Verfügbar
Zur Merkliste

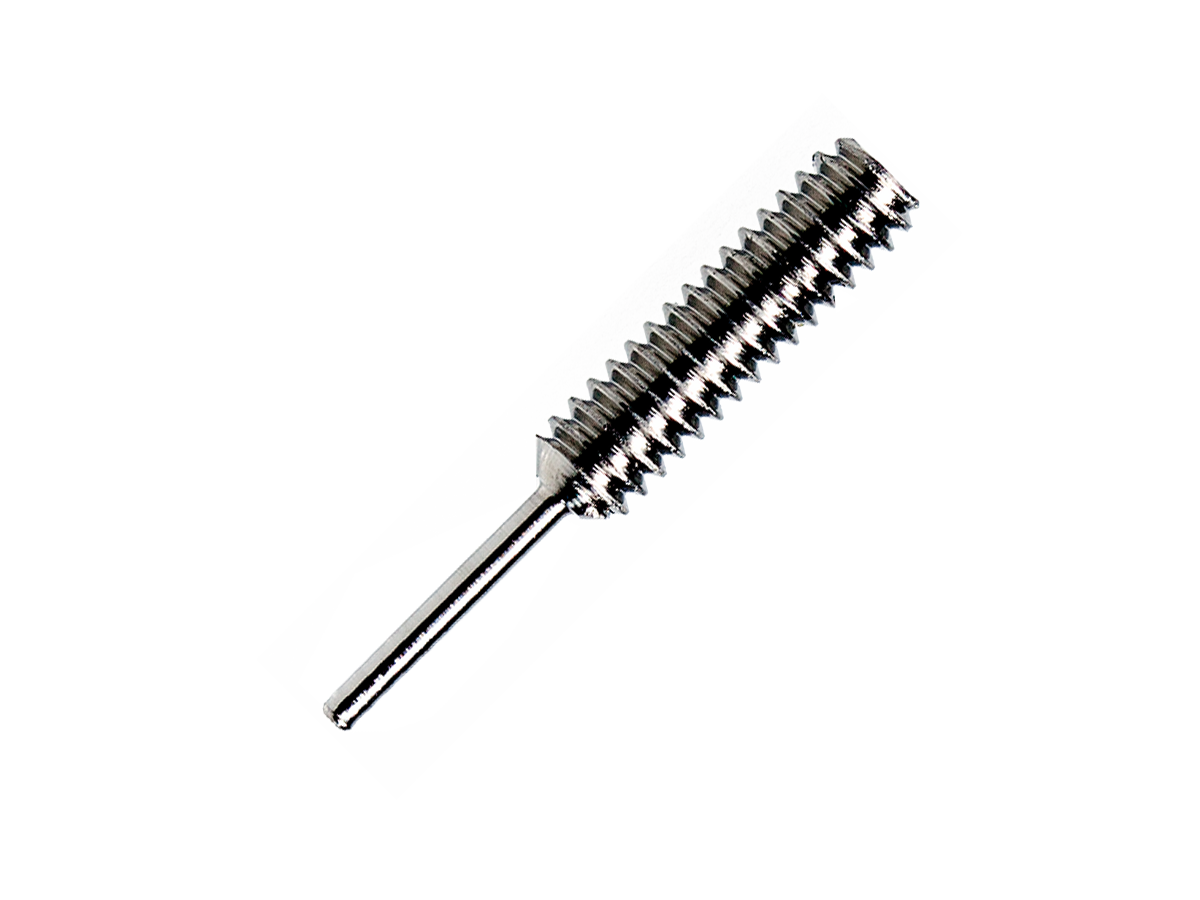

Feststellschraube lang Innen­sechskant M2 mit 0,6 Stift
Art.-Nr.: 590062Feststellschraube lang Innen­sechskant M2 mit 0,6 StiftFür Elektrodenhalter 590056 und Mikro­Gun 590038, Elektrodenposition 1, 2, 5
Verfügbar
Zur Merkliste

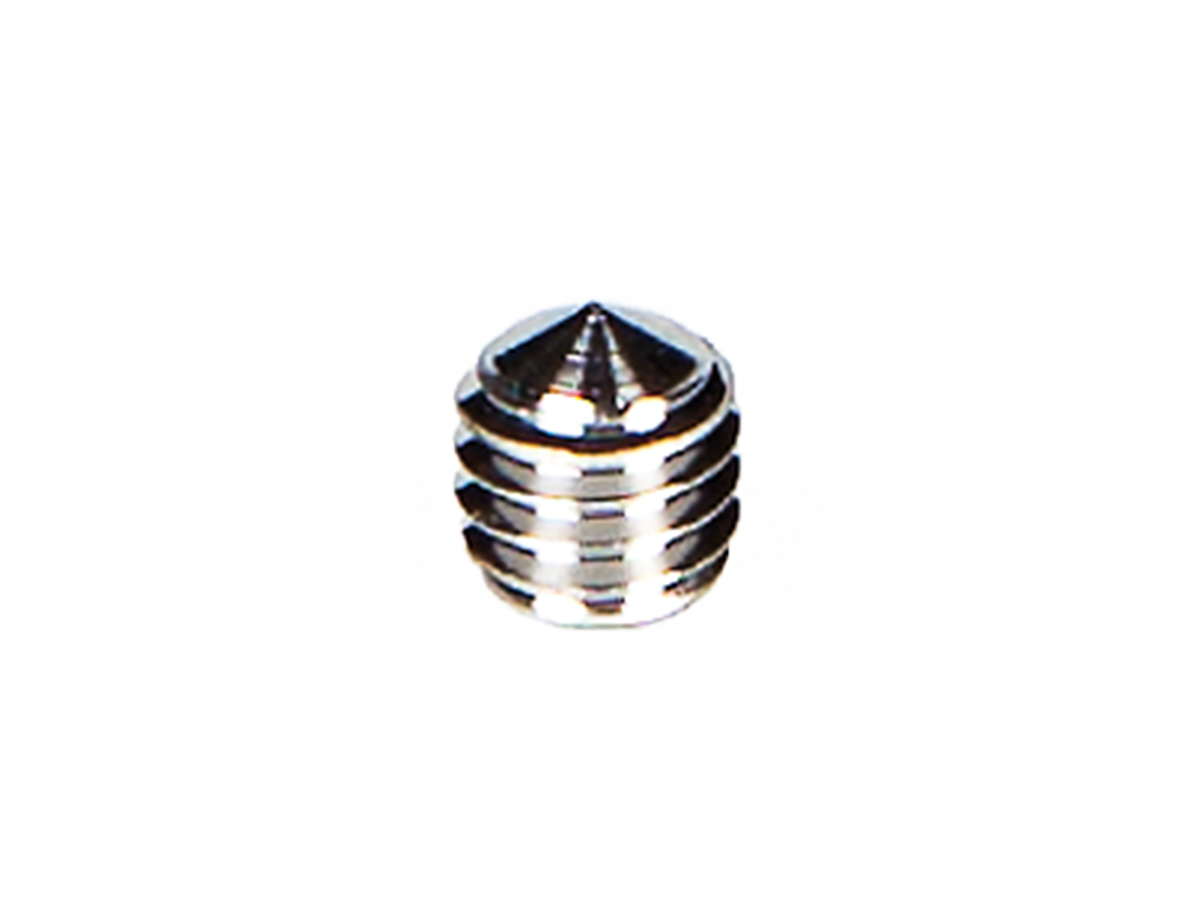

Feststellschraube MikroGun in Grundplatte MSV, M3x3 Spitz
Art.-Nr.: 590035Feststellschraube MikroGun in Grundplatte MSV, M3x3 SpitzMit Innensechskant, unsteril geliefert, autoklavierbar
Verfügbar
Zur Merkliste

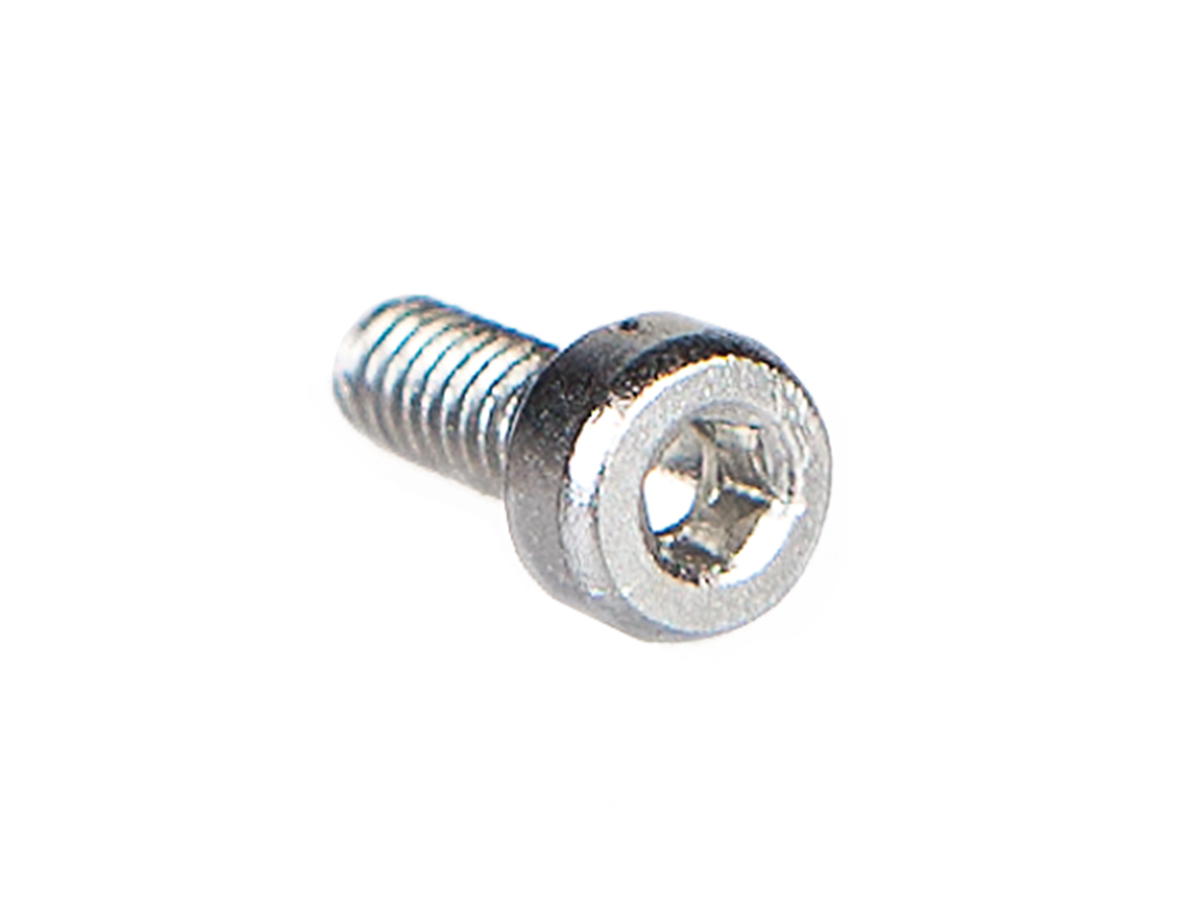

Schraube für Elektrodenhalter Innensechskant M2x5
Art.-Nr.: 590069Schraube für Elektrodenhalter Innensechskant M2x5
Verfügbar
Zur Merkliste

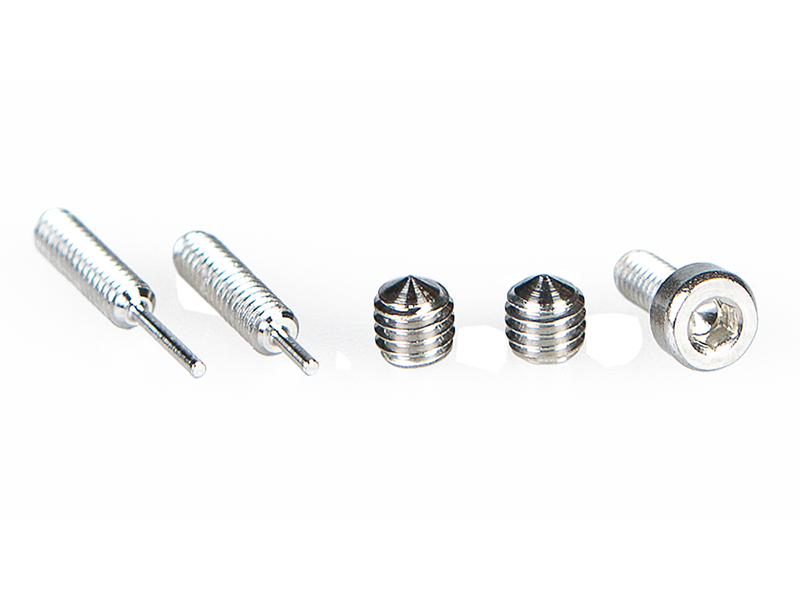

Schrauben-Set für MSV
Art.-Nr.: 590064Schrauben-Set für MSVBestehend aus: 2 Feststellschrauben MikroGun, Feststellschraube kurz und lang, Schraube für Elektrodenhalter
Verfügbar
Zur Merkliste

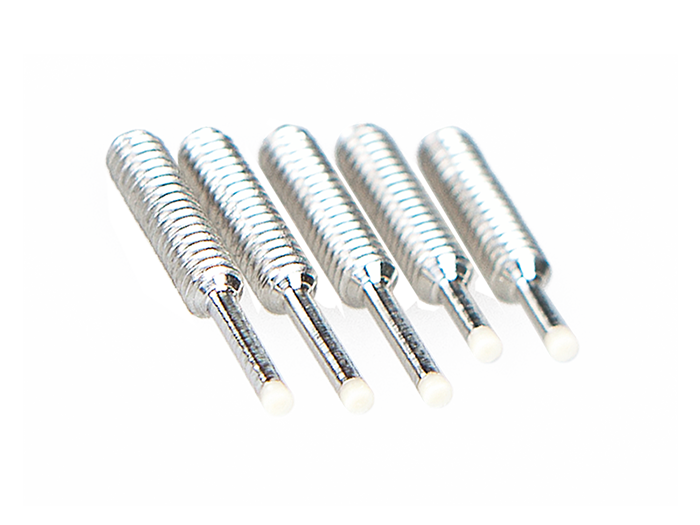

Schrauben-Set isoliert für Elektrodenhalter 590055
Art.-Nr.: 590065Schrauben-Set isoliert für Elektrodenhalter 590055Bestehend aus: 2 kurzen und 3 langen Feststellschrauben, isoliert
Verfügbar
Zur Merkliste

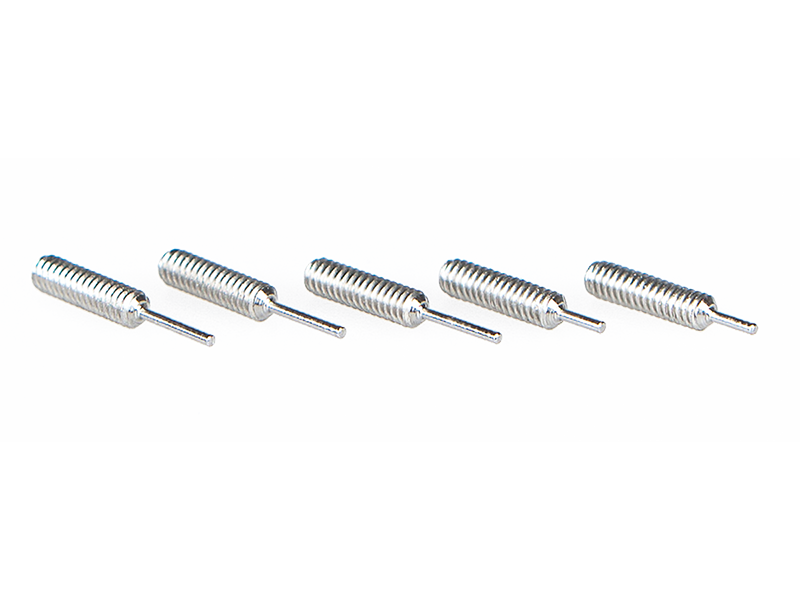

Schrauben-Set für MikroGun und Elektrodenhalter 590056
Art.-Nr.: 590066Schrauben-Set für MikroGun und Elektrodenhalter 590056Bestehend aus: 2 kurzen und 3 langen Feststellschrauben
Verfügbar
Zur Merkliste

Ein Meisterwerk der Präzision

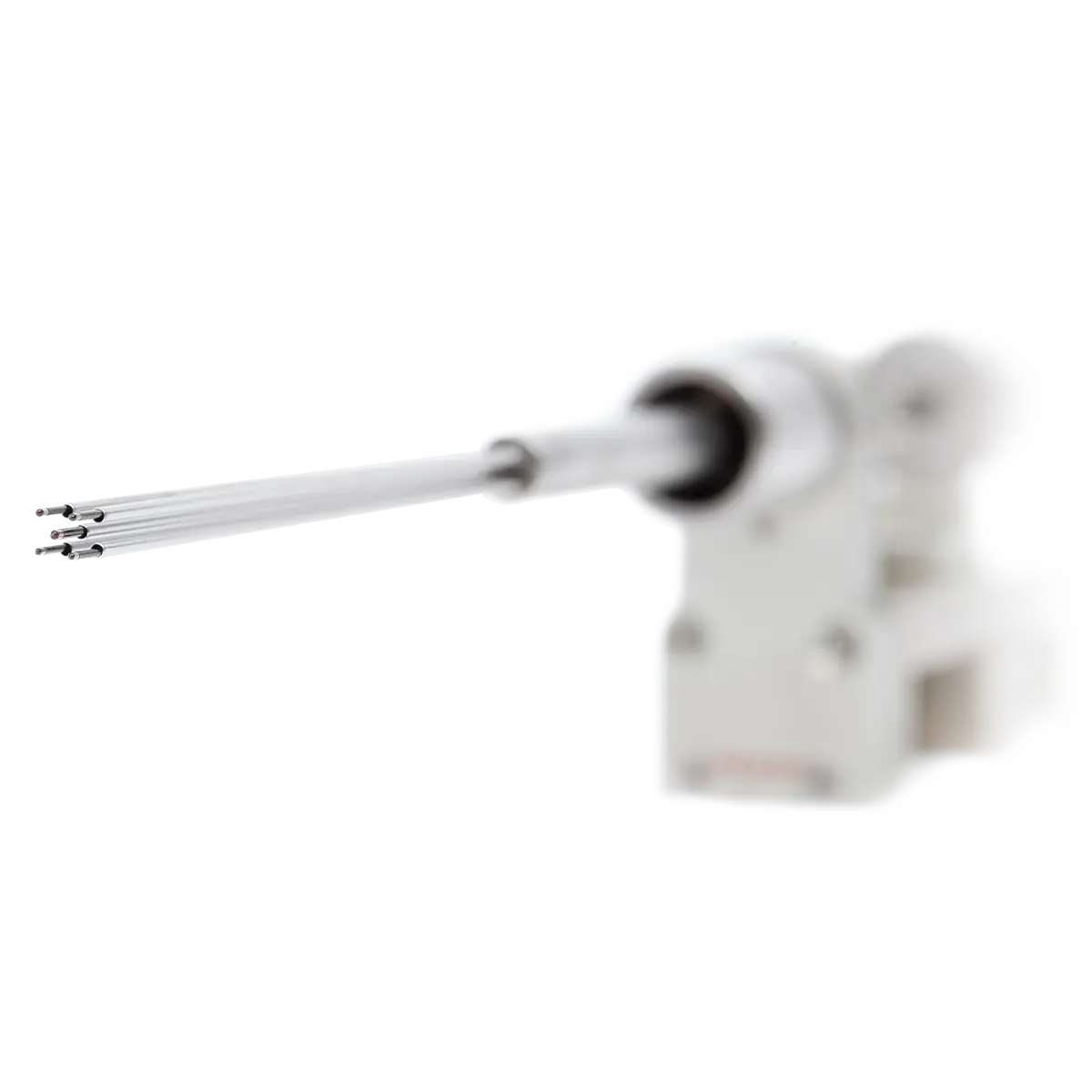

Der MikroSondenVorschub (MSV) ist ein ausgereiftes Präzisionsinstrument zur exakten Positionierung von Ableit- und DBS-Elektroden während stereotaktischer Eingriffe. Mit dem passenden MikroGun können bis zu fünf Ableitelektroden sicher und effizient eingeführt werden. Die hohe Auflösung von 50 µm ermöglicht Neurochirurg*innen eine äußerst präzise Steuerung der Elektrodenplatzierung und bietet eine taktile Rückmeldung bei jeder vollen Umdrehung (0,5 mm). Der MSV ist mit DBS-Elektroden aller gängigen Hersteller kompatibel. Wird statt des MikroGun der SingleGun verwendet, ermöglicht der MSV zusätzlich das Einführen von RF-Brain-Elektroden für Läsionsanwendungen und erweitert damit die Einsatzmöglichkeiten des Systems.

Produktfeatures

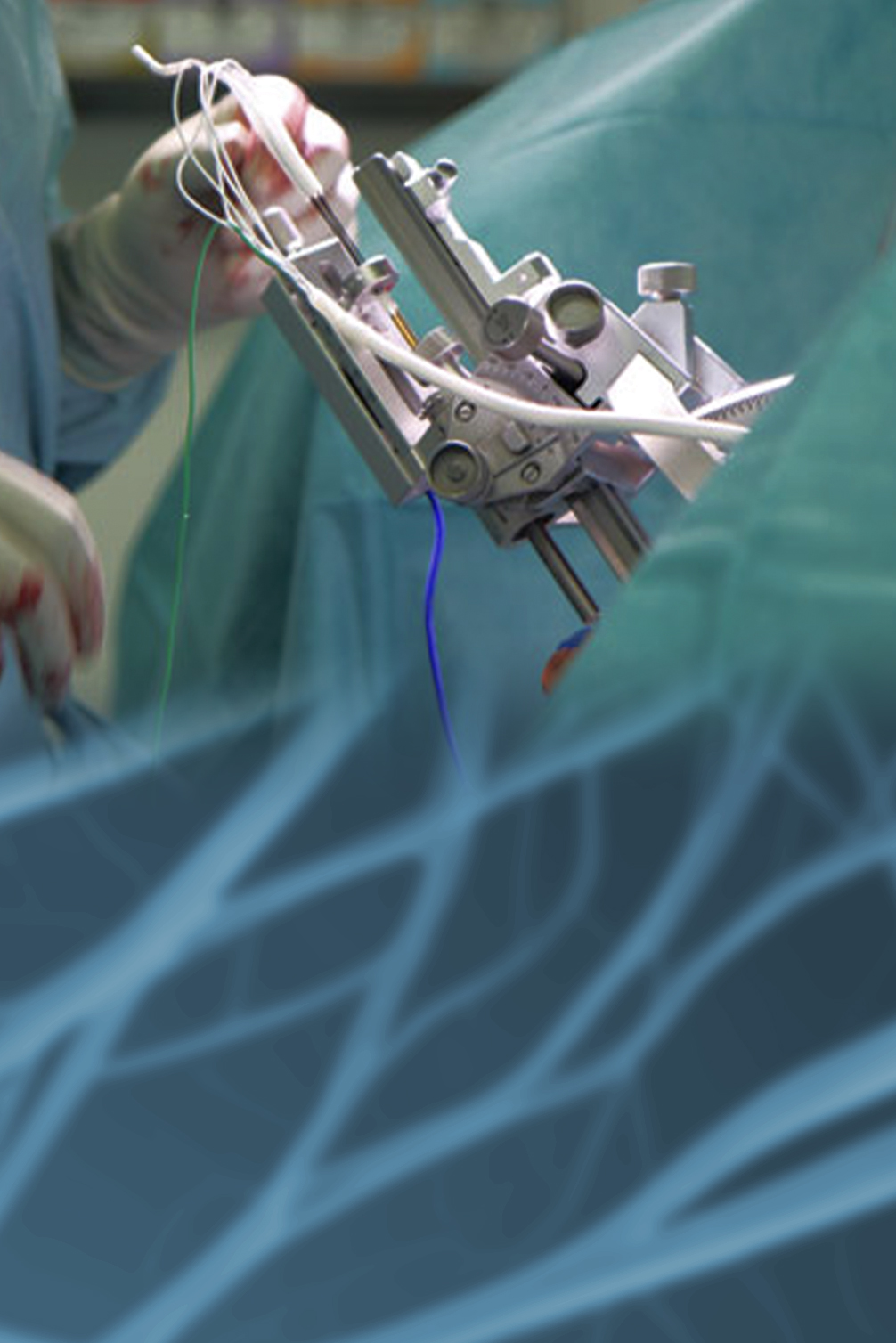

Anwendung auf allen gäng­igen Stereotaxie-Systemen
Anwendung auf allen gäng­igen Stereotaxie-Systemen
Universell einsetzbar
Um allen Interessent*innen den Einsatz des inomed MikroSondenVorschubs für die Tiefe Hirnstimu­lation zu ermöglichen, wurde er von Anfang an auf einer universellen Plattform entwickelt. Das heißt, dass der Einsatz sowohl auf allen gängigen ringbasierten Stereotaxie-Systemen als auch auf robotergeführten Systemen stattfinden kann. Spezielle Adaptionskits enthalten die jeweils passende Grundkonfiguration und sorgen dafür, dass die Elektrode für die Tiefe Hirnstimulation mit dem inomed MikroSondenVorschub zuverlässig zum Zielpunkt geführt wird.
Einsatz sowohl auf allen gängigen ringbasierten Stereotaxie-Systemen als auch auf robotergeführten Systemen
Für Eingriffe, die Finger­spitzen­gefühl erfordern
Für Eingriffe, die Finger­spitzen­gefühl erfordern

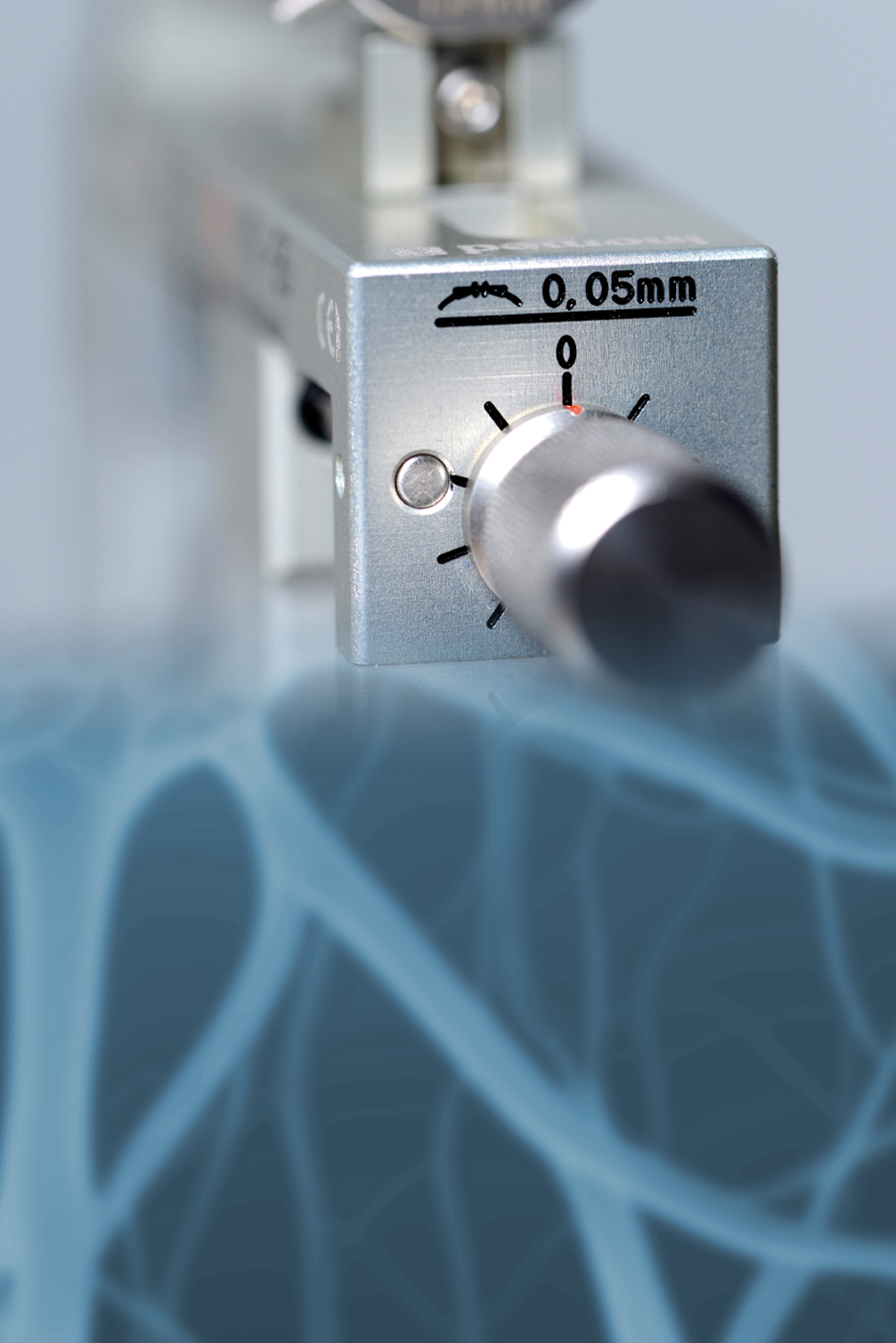

Präzision und Zuverlässigkeit

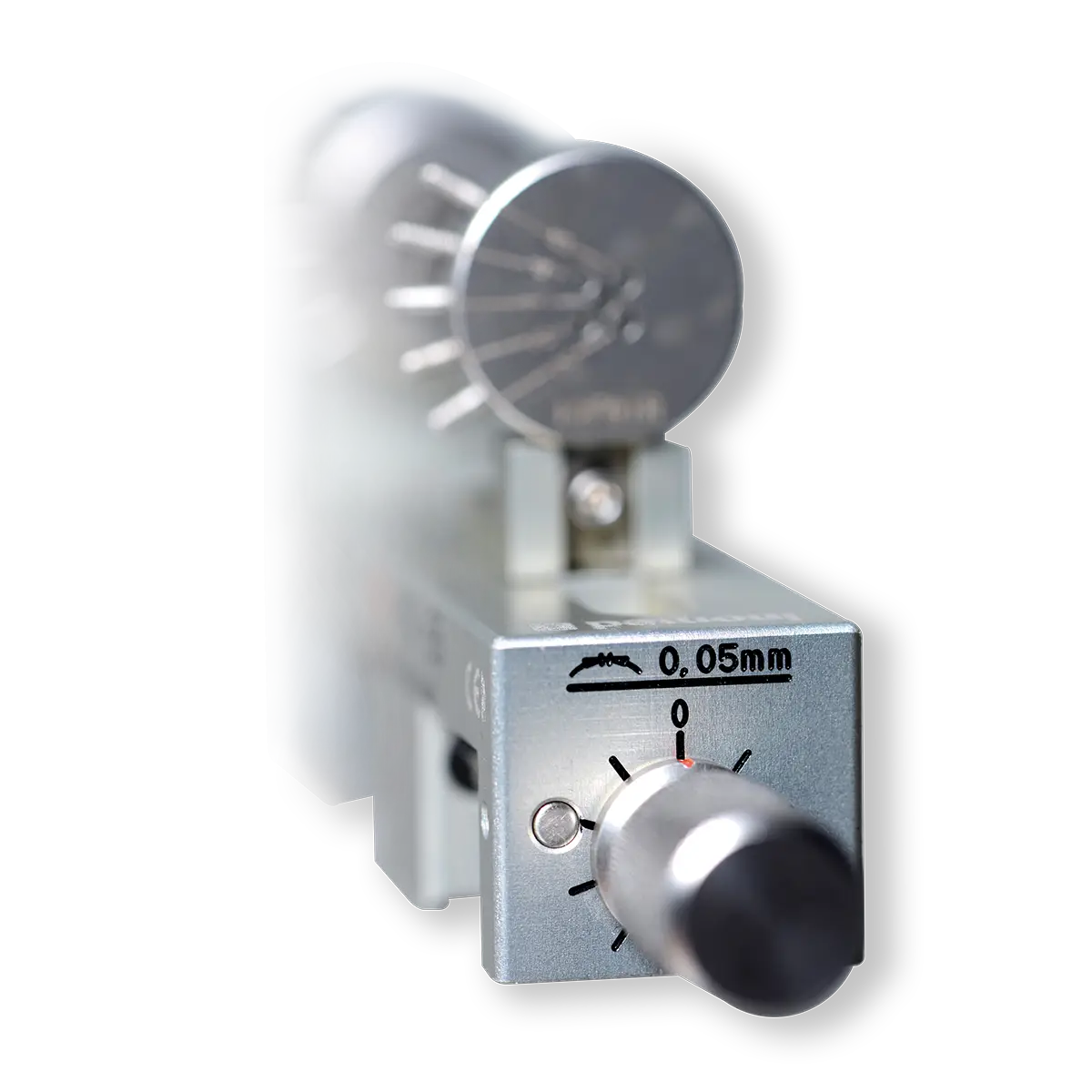

Durch die Skala des MikroSondenVorschubs haben die Anwender*innen stets die Distanz zum berechneten Zielpunkt vor Augen. Mit einer Auflösung von 50 µm ermöglicht der inomed MikroSondenVorschub den Neurochirurg*innen eine genaue Positionierung der Elektroden für die Tiefe Hirnstimulation, mit taktiler Rückmeldung nach jeder Umdrehung.
Technologie, die präzise und zuverlässig funktioniert

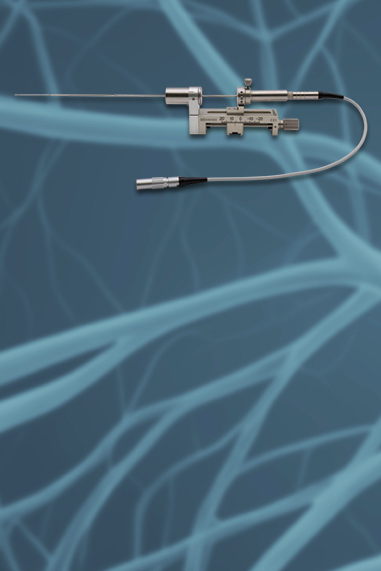

Single-Channel-Guns für MSV
Single-Channel-Guns für MSV
Optionaler Single-Channel-Gun-Einsatz
Der MSV ermöglicht anstelle der MikroGuns die Nutzung des Single-Channel-Guns für RF-Brain-Elektroden (590029) bei Brainlesioning-Anwendungen. Er ist für Brain-Elektroden mit einer Länge von 280 mm und einem Durchmesser von 2 mm geeignet. Zudem erlaubt der Einsatz des Single-Channel-Guns für Biopsieinstrumente (590028) Biopsieeingriffe mit Proben von 280 mm Länge und 2,5 mm Durchmesser. Damit wird der Einsatzbereich des MSV erweitert.
Geeignet für Biopsie­instru­mente und RF-Brain-Elektroden mit 280 mm Länge

Relevante Prozeduren

Relevante Anwendungsgebiete

FAQ

Ist der Einsatz des MikroSondenVorschubs nur auf den Rahmen von inomed möglich?

Nein, der Einsatz des MikroSondenVorschubs kann auf allen gängigen ringbasierten Stereotaxie-Systemen stattfinden.

Mit welchen Instrumenten ist der MikroSondenVorschub kompatibel?

Neben verschiedenen Elektroden zur MER-Ableitung können am MikroSondenVorschub auch unterschiedliche Biopsie-Instrumente und HF Brain Elektroden genutzt werden.

Welche Auflösung bietet der MikroSondenVorschub?

Mit einer Auflösung von 50 µm ermöglicht der inomed MikroSondenVorschub den Neurochirurg*innen eine genaue Positionierung der Elektroden für die Tiefe Hirnstimulation, mit taktiler Rückmeldung nach jeder Umdrehung. Das haptische Feedback (ein gefühltes „Klick“) gibt den Neurochirurg*innen das sichere „Gefühl“ für eine komplette Umdrehung.
