ProdukteFunktionelle NeurochirurgieISIS MERISIS MER System
ISIS MER SystemBei der Mikroelektroden-Ableitung (MER) werden MikroMakro-Elektroden entlang der geplanten Trajektorie im Gehirn eingeführt, um die extrazelluläre neuronale Aktivität an der Elektrodenspitze präzise abzuleiten. Im Anschluss ist auch eine Teststimulation über diese Elektrode möglich. inomed bietet die gesamte Hardware, Software und das Zubehör an.
ISIS MER SystemISIS MER SystemISIS MER System
ProdukteFunktionelle NeurochirurgieISIS MERISIS MER System
ISIS MER SystemBei der Mikroelektroden-Ableitung (MER) werden MikroMakro-Elektroden entlang der geplanten Trajektorie im Gehirn eingeführt, um die extrazelluläre neuronale Aktivität an der Elektrodenspitze präzise abzuleiten. Im Anschluss ist auch eine Teststimulation über diese Elektrode möglich. inomed bietet die gesamte Hardware, Software und das Zubehör an.


Varianten
Erweiterungen Zubehör
Demo anfragenInfo anfordern
Varianten
ISIS MER System Komplettsystem
Art.-Nr.: 590103ISIS MER System KomplettsystemGerätewagen mit PC, Widescreen-Monitor mit optionaler Touchscreen-Funktion, höhenverstellbarer und dreh­barer Monitor für eine bestmögliche Sicht aus allen Blickwinkeln, leistungs­starkes Lautsprecher­system zur akustischen Interpretation der Ableit­signale, Modulauszug zur Aufnahme der ISIS Head­boxen, Laserdrucker, Tastatur­auszug, zwei große Schubladen zur Aufbewahrung von Zubehör.
Verfügbar
Zur Produktseite
Zur Merkliste

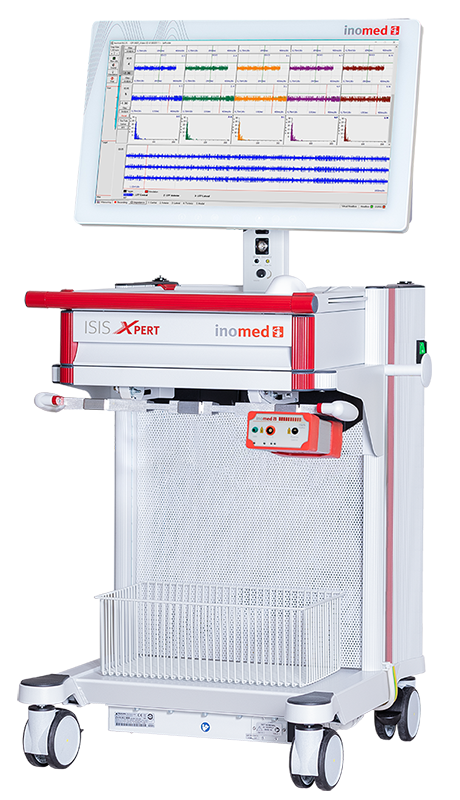

ISIS MER System Kompakt Komplettsystem
Art.-Nr.: 590104ISIS MER System Kompakt KomplettsystemGerätewagen mit PC, Widescreen-Monitor mit optionaler Touchscreen-Funktion, leistungsstarkes Lautspre­cher­system zur akustischen Interpretation der Ableitsignale, Modulauszug zur Aufnahme der ISIS Headboxen, Tastaturauszug, Zubehörkorb zur Aufbewahrung von Zubehör.
Verfügbar
Zur Produktseite
Zur Merkliste

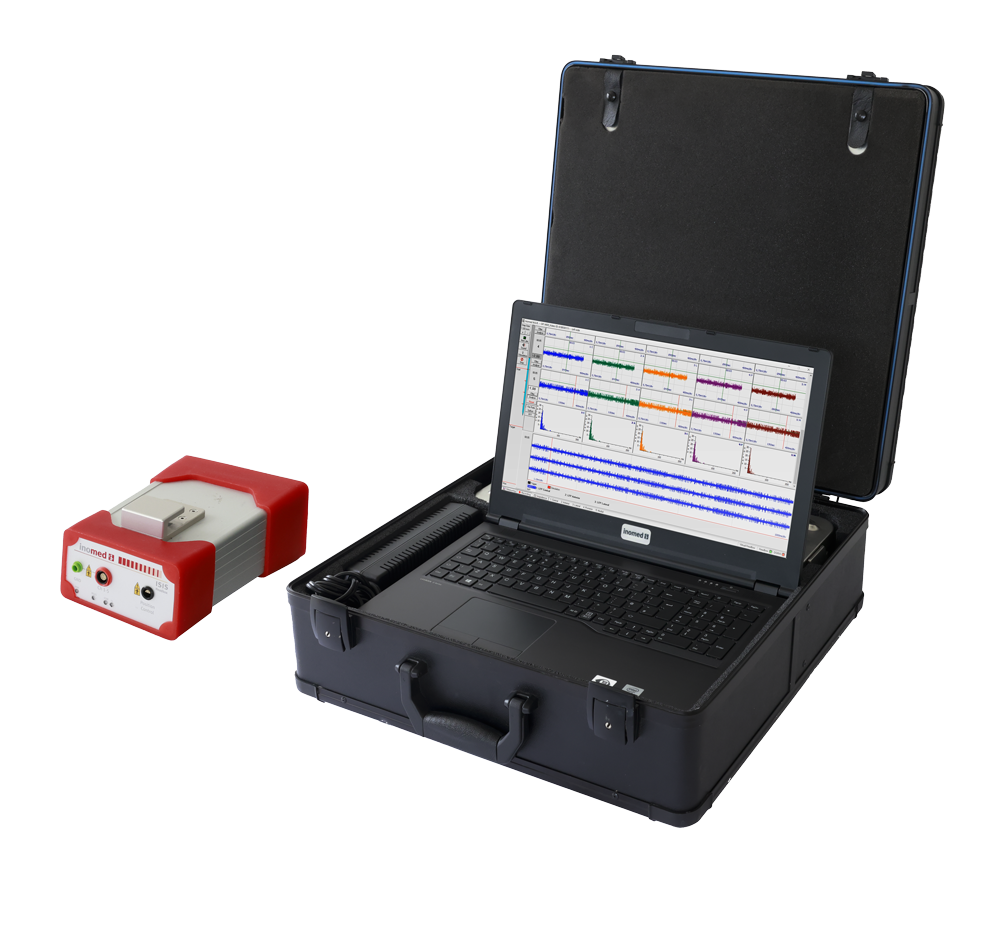

ISIS MER System Portable Komplettsystem
Art.-Nr.: 590102ISIS MER System Portable KomplettsystemKoffer mit rollbarem und abnehmbarem Teleskopgriff, Notebook mit medizini­schem Netzteil, zwei Lautsprecher und Zubehörtaschen, Platz für maximal zwei ISIS Headboxen und ein MikroSonden­Vorschub-Adapterkit, Maße des Koffers 460x460x200 mm.
Verfügbar
Zur Produktseite
Zur Merkliste
Erweiterungen
ISIS Headbox U5S-MER
Art.-Nr.: 590210ISIS Headbox U5S-MERDie Box verfügt über fünf Kanäle zur Mikroelektroden-Ableitung und Test­stimulation. Sie ist mit den Verbin­dungs­kabeln für MikroMakro-Elektroden (590710) oder MikroMove-Elektroden (590711) kombinierbar.
Verfügbar
Zur Merkliste
ISIS Headbox U8DRD
Art.-Nr.: 504270ISIS Headbox U8DRDDie Box verfügt über acht differentielle Verstärkerkanäle zur Aufzeichnung von EMG-Signalen. Sie kann mit dem EMG/MEP-Adapter (504271) zur EMG-Messung oder mit dem Verbindungskabel (590721) zur LFP-Messung erweitert werden.
Verfügbar
Zur Merkliste

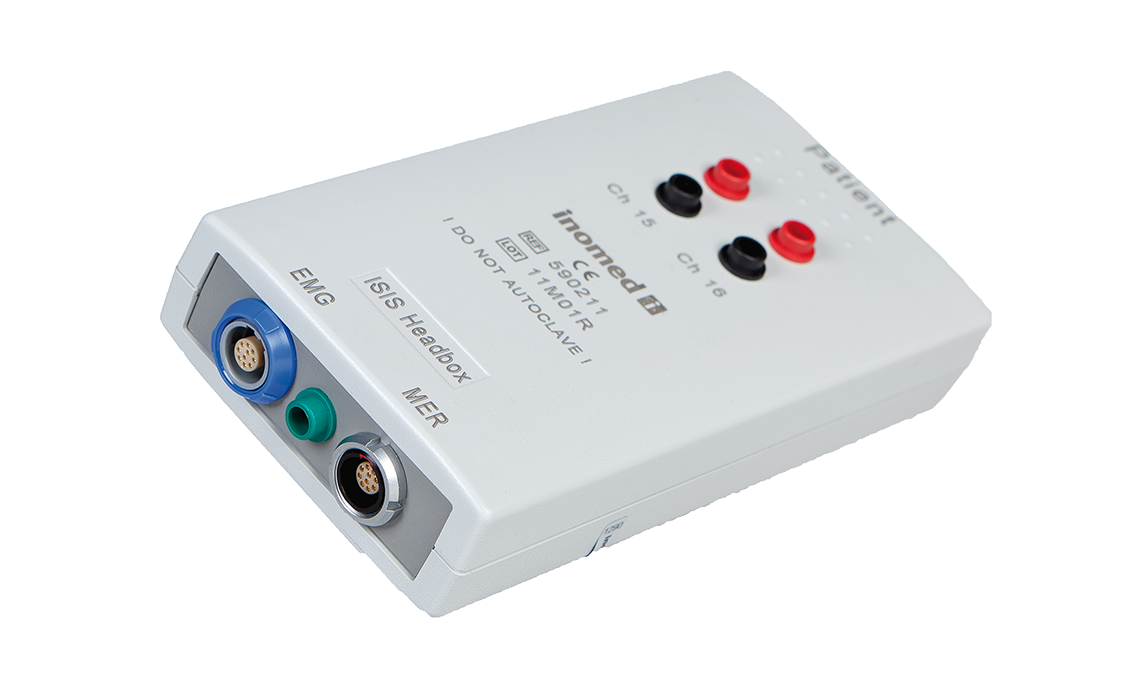

LFP-Modul für U5S-MER Ableitung MikroMakro-LFP
Art.-Nr.: 590211LFP-Modul für U5S-MER Ableitung MikroMakro-LFPDas Modul ermöglicht die parallele Messung von LFP auf bis zu fünf Kanälen. Es wird mit dem Verbindungskabel (590720) an die rote Head­box und mit dem Kabel (590721) an die blaue Head­box verbunden. Zudem wird es mit dem Verbindungskabel (590722) an die inomed MikroMakro-Elektroden angeschlossen.
Verfügbar
Zur Merkliste
Zubehör
Verbindungskabel für 590210 und 504180
Art.-Nr.: 590215Verbindungskabel für 590210 und 504180Mit zwei USB-Steckern, mit Metallstecker Lemo 1B, unsteril geliefert, nicht autoklavierbar
Verfügbar
Zur Merkliste
Ableitkabel U5S-MER 5-Kanal für FHC- und IMM-Elektroden
Art.-Nr.: 590711Ableitkabel U5S-MER 5-Kanal für FHC- und IMM-ElektrodenKoax-Stecker abgeschirmt, Kabellänge 2 m, mit Stecker Lemo 1B an 590210 – ISIS Headbox U5S-MER, Massekabel grün, Krokoklemme schwarz, unsteril geliefert, autoklavierbar
Verfügbar
Zur Merkliste
USB-Verbindungskabel Spannungsversorgung
Art.-Nr.: 504245USB-Verbindungskabel Spannungsversorgung Mit Metallstecker Lemo 1B auf USB-Stecker, Kabellänge=5 m, unsteril geliefert, nicht autoklavierbar
Verfügbar
Zur Merkliste
Verbindungskabel ISIS Head­box U5S-MER zu LFP-Modul
Art.-Nr.: 590720Verbindungskabel ISIS Head­box U5S-MER zu LFP-Modul
Verfügbar
Zur Merkliste
Verbindungskabel ISIS Headbox U8DRD zu LFP-Modul
Art.-Nr.: 590721Verbindungskabel ISIS Headbox U8DRD zu LFP-Modul
Verfügbar
Zur Merkliste
Verbindungskabel MikroMakro-Elektroden an LFP-Modul
Art.-Nr.: 590722Verbindungskabel MikroMakro-Elektroden an LFP-Modul
Verfügbar
Zur Merkliste
Ableitkabel U5S-MER 5-Kanal für Mikro- und Makro­elektroden
Art.-Nr.: 590710Ableitkabel U5S-MER 5-Kanal für Mikro- und Makro­elektrodenKoax-Stecker abgeschirmt, Kabellänge 2 m, mit Stecker Lemo 1B an 590210 – ISIS Headbox U5S-MER, Referenzkabel grün, Klemme grün, unsteril geliefert, autoklavierbar
Verfügbar
Zur Merkliste

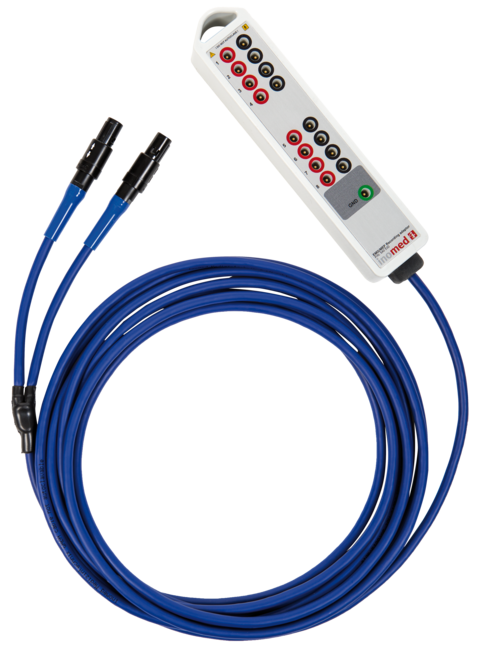

EMG/MEP-Adapter an ISIS Headbox U8DRD
Art.-Nr.: 540530EMG/MEP-Adapter an ISIS Headbox U8DRDZur Ableitung von maximal 8 Kanälen differentiell, Kabellänge 5 m, unsteril geliefert, nicht autoklavierbar
Verfügbar
Zur Merkliste

Hohe Modularität

inomed bietet drei Grundvarianten des ISIS MER Systems an, die flexibel mit den benötigten Modulen und Zubehörteilen an die individuellen Anforderungen angepasst werden können. Dank der kompakten Bauweise dieser Module ermöglicht das ISIS MER System zahlreiche Konfigurationsmöglichkeiten.

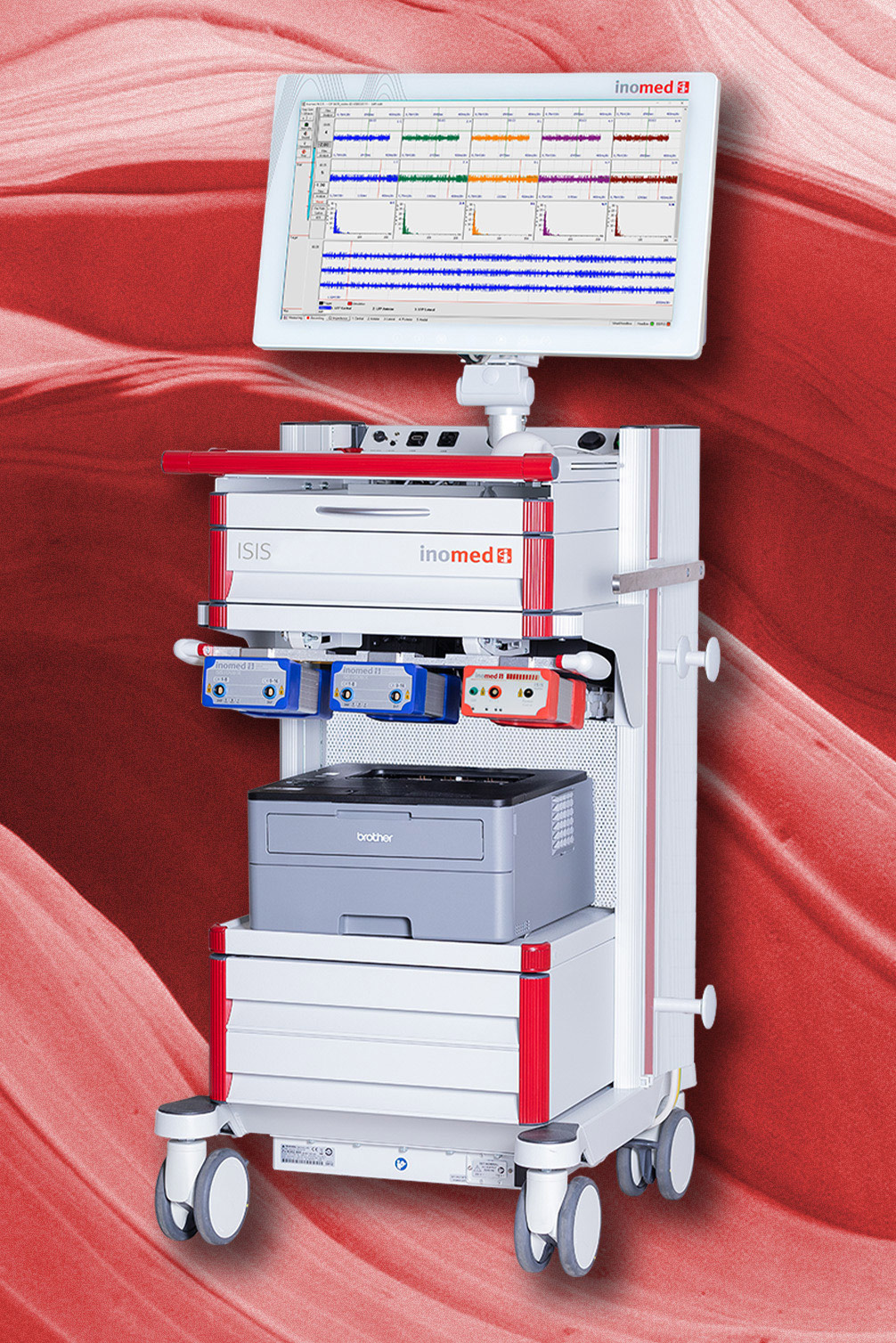

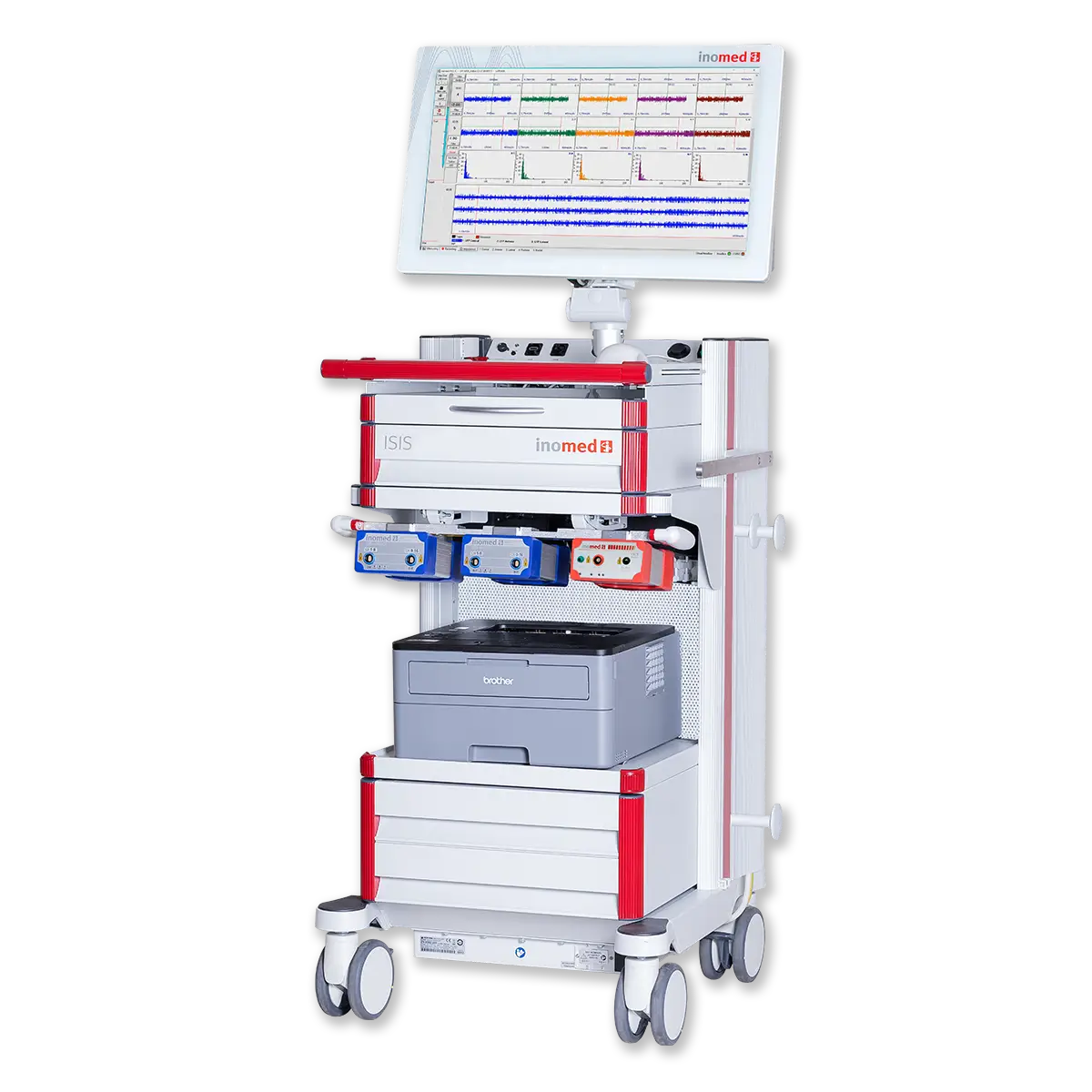

Foto: ISIS MER Komplett
ISIS MER Komplett
Art.-Nr. 590103
ISIS MER Komplett
ISIS MER Komplett
Das ISIS MER Komplettsystem umfasst einen Widescreen-Monitor mit leicht zu reinigender Oberfläche und optionaler Touchscreen-Funktion. Der Monitor ist höhenverstellbar, drehbar und gewährleistet eine optimale Sicht aus verschie­denen Blickwinkeln. Ergänzend verfügt das System über ein leistungsstarkes Lautsprecher­system, das die akustische Interpretation der Ableit­signale während der MER unterstützt. Ein Laserdrucker zur Ausgabe der Ableitsignale erleichtert die Dokumentation in der Patienten­akte. Großzügig dimensionierte Schubladen sorgen dafür, dass Zubehör jederzeit griffbereit ist.

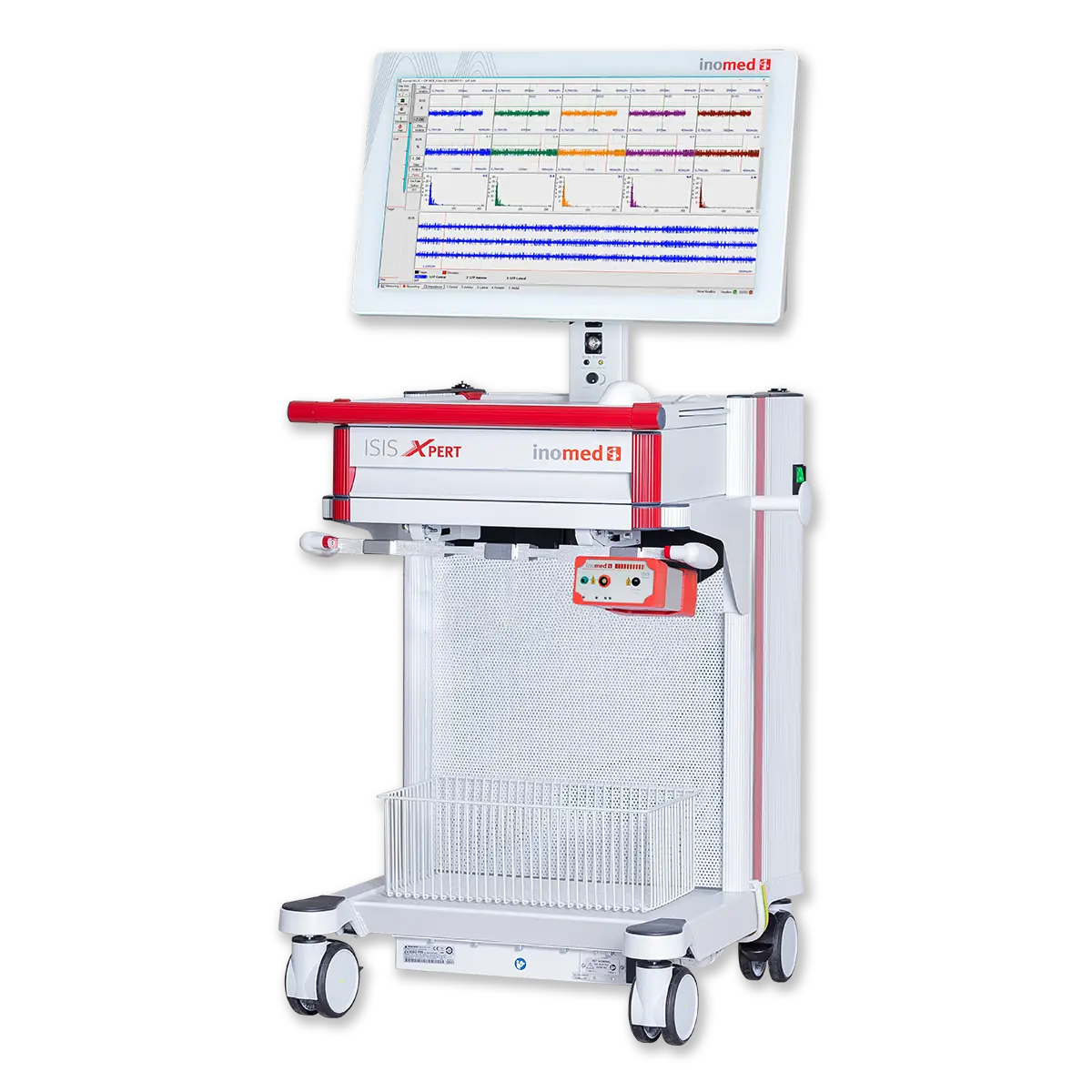

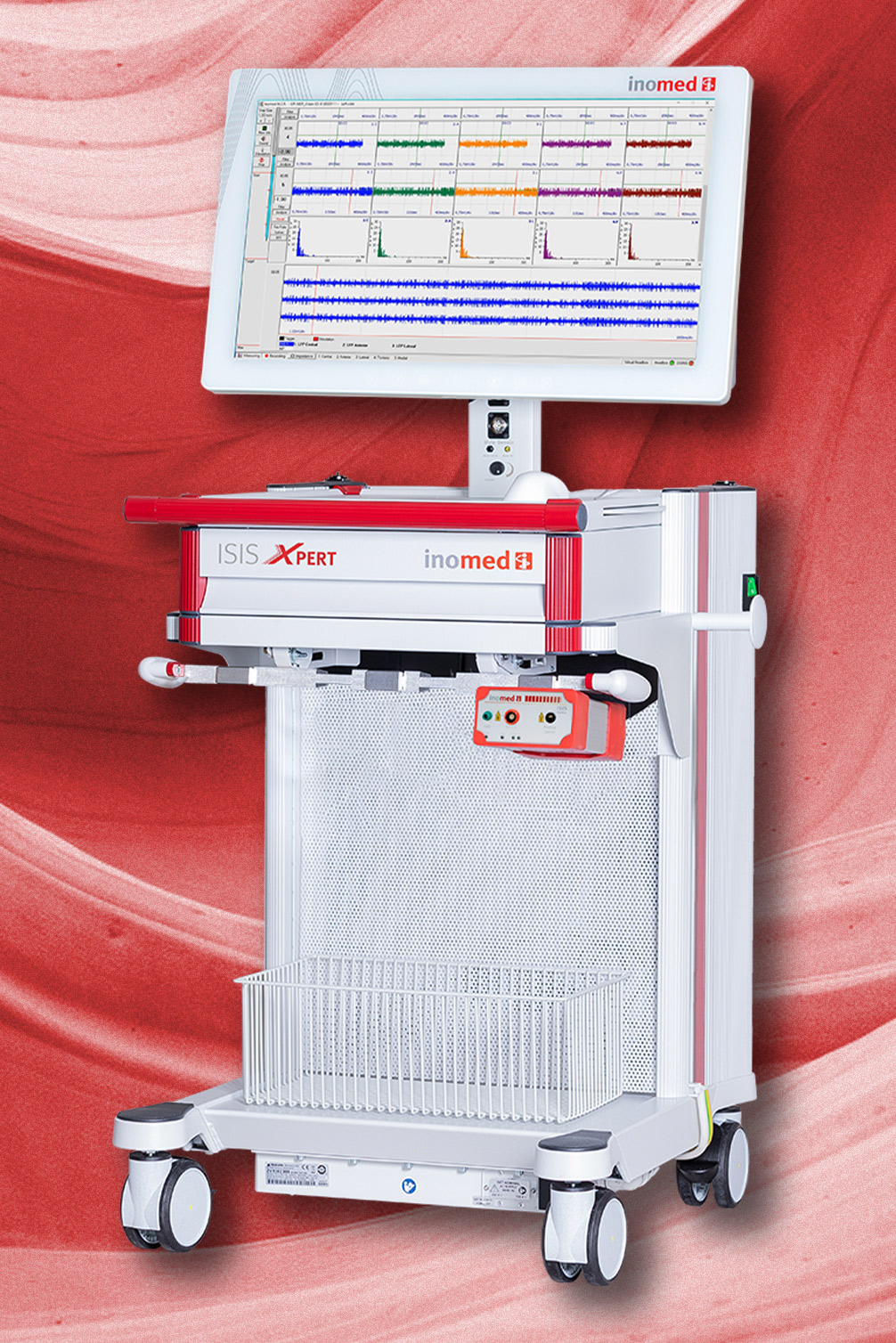

Foto: ISIS MER Kompakt
ISIS MER Kompakt
Art.-Nr. 590104
ISIS MER Kompakt
ISIS MER Kompakt
Neben der großen Ausführung ist auch das ISIS MER System Kompakt erhältlich, das eine platzsparende Alternative darstellt. Dank der kompakten Bauweise unserer Headbox-Module kann bei allen drei Varianten eine zusätzliche Ausstattung mit bis zu zwei Modulen der ISIS Headbox EMG für die Elektromyografie integriert werden. Dies ermöglicht die parallele Aufzeich­nung von EMG- oder EEG-Signalen und, in Kombination mit unserem inomed LFP-Adapter, die Erfassung von bis zu fünf LFP-Kanälen.

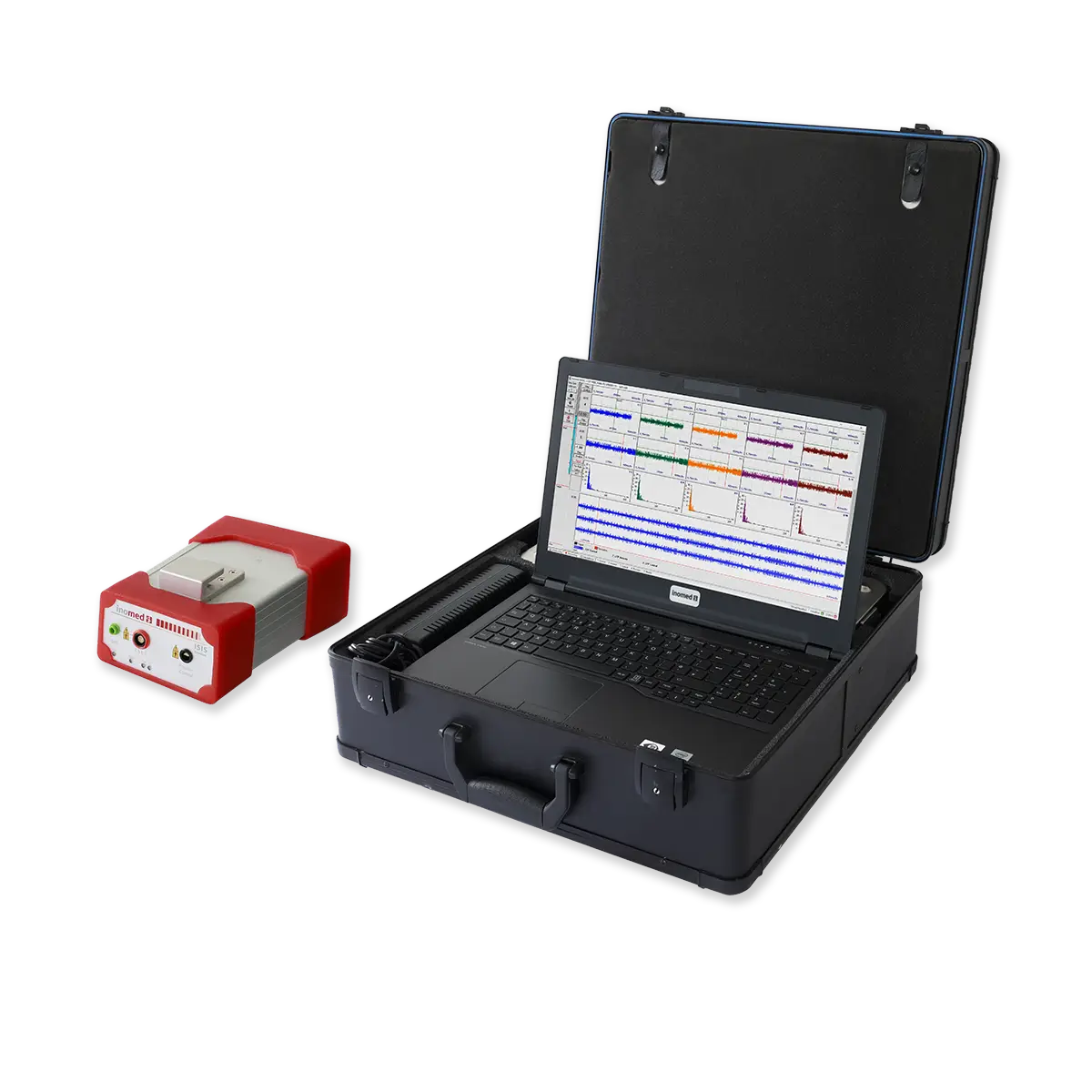

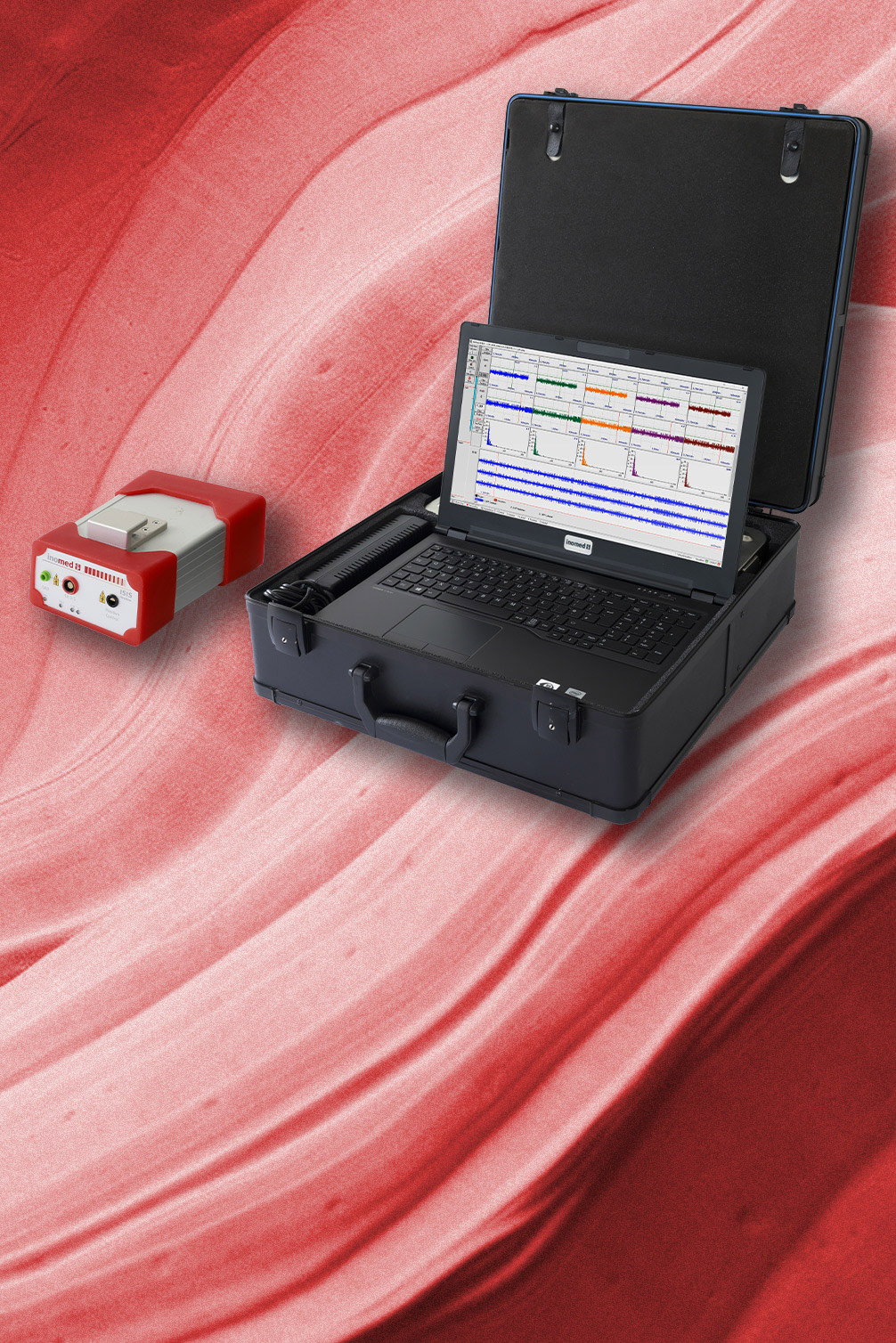

Foto: ISIS MER Portable
ISIS MER Portable
Art.-Nr. 590102
ISIS MER Portable
ISIS MER Portable
Das ISIS MER System Portable vereint sämtliche benötigten Headbox-Module in einem kompakten Koffer: die ISIS Headbox MER und die ISIS Head­box EMG. Ergänzt wird die Ausstattung durch ein leistungsstarkes Notebook mit medizinischem Netzteil. Zusätzlich bietet der Koffer ausreichend Platz, um den hochpräzisen inomed MikroSonden­Vorschub samt Sterilisationsbox problemlos zu verstauen. Damit wird das ISIS MER System Portable zu einer leistungsfähigen, tragbaren Workstation, die optimal für den Einsatz im Operationssaal geeignet ist.

Produktfeatures

Hardwarebasis zur Zielpunktlokalisation bei der Tiefen Hirnstimulation (THS)
Hardwarebasis zur Zielpunktlokalisation bei der Tiefen Hirnstimulation (THS)
Zielpunktlokalisation und intraoperative Teststimulation

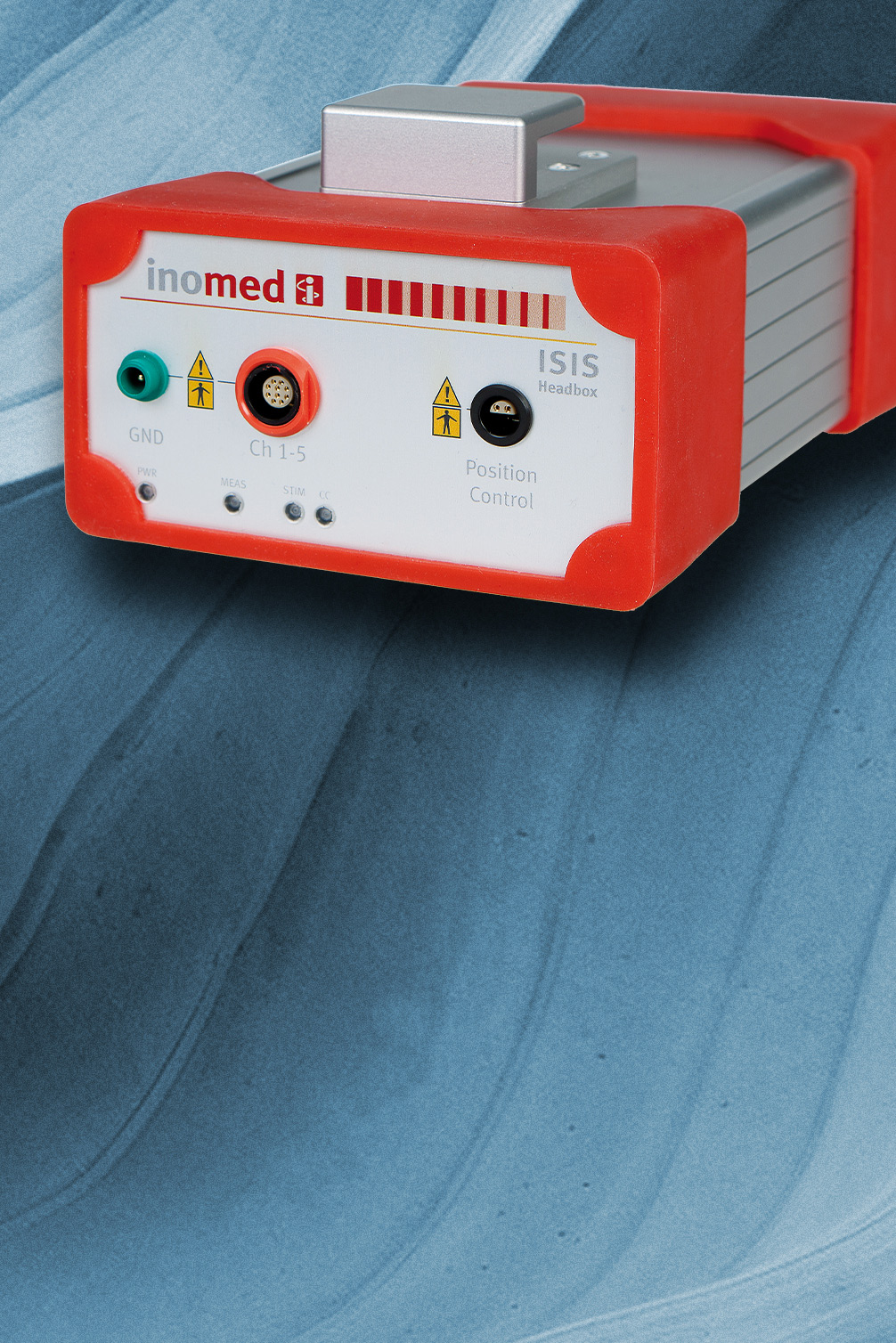

Die rote ISIS Headbox MER bietet die vollständige Hardwarelösung für die Zielpunktlokalisation bei der Implantation von DBS-Elektroden. Sie verfügt über fünf MER-Kanäle zur extrazellulären Ableitung sowie einen integrierten Stimulator zur Durchführung intraoperativer Teststimulationen.
Kompakte Hardwarelösung für die Zielpunktlokalisation mit MER-Ableitungen und Teststimulation
Zeitgleiches Aufzeichnen von EMG-Signalen
Zeitgleiches Aufzeichnen von EMG-Signalen
Präzise Elektromyografie-Aufzeichnungen

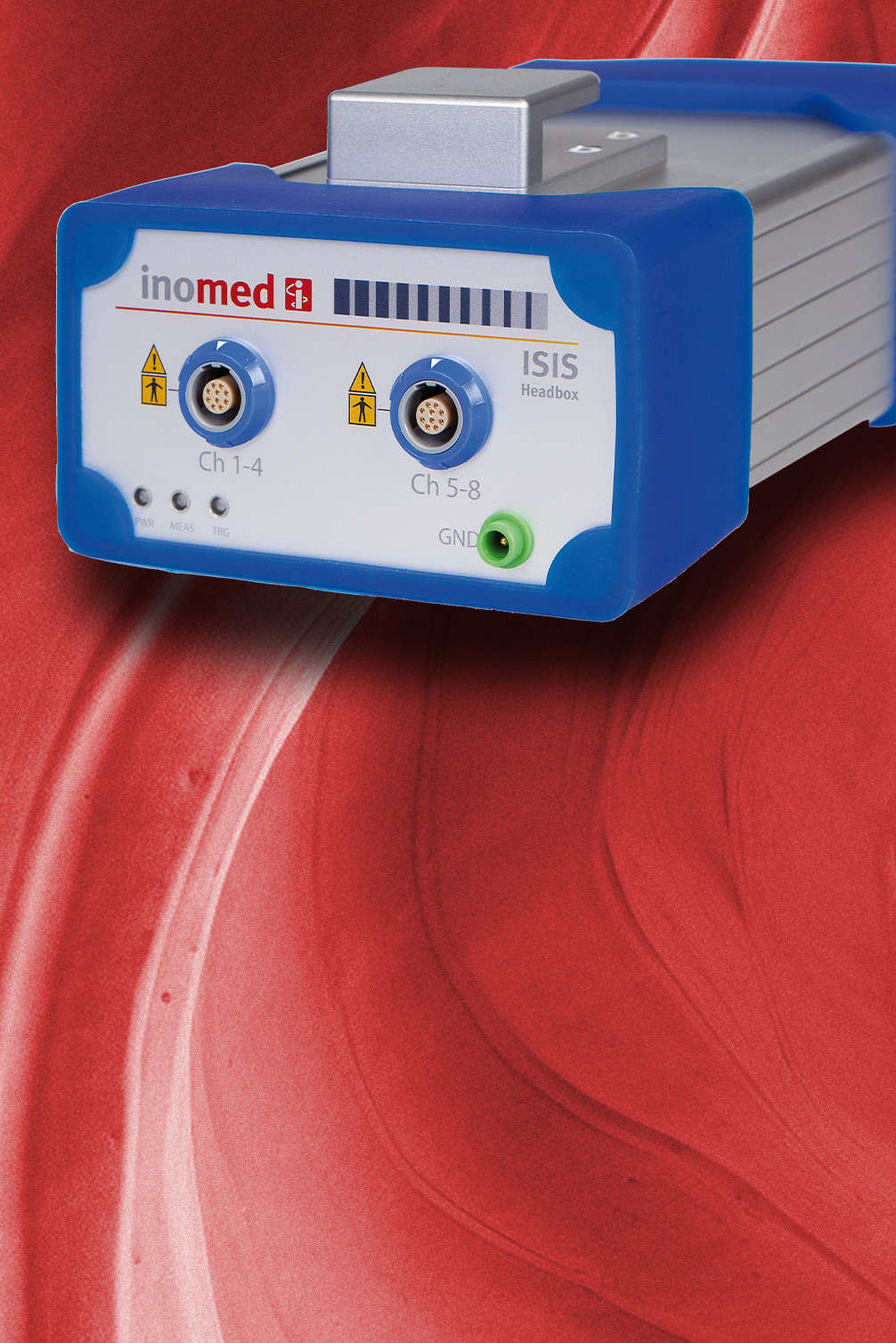

Die blaue ISIS Headbox EMG bietet die Hardware­lösung zur Möglichkeit der Aufzeichnung von Elektromyografie (EMG)-Signalen. Sie bietet acht differentielle Verstärkereingänge und kann in Kombination mit den ISIS MER-Systemen verwen­det werden. Somit ist es den Anwender*innen möglich, EMG-Signale gleichzeitig aufzuzeich­nen. Der Einsatz von zwei blauen Headboxen ermöglicht sogar die Aufzeichnung von 16 EMG-Signalen.
Hochleistungssystem für Elektro­myo­grafie (EMG) mit acht Differ­enz­verstärker­eingängen für gleichzeitige EMG-Ableitung während der MER
Parallele Mikro- und LFP-Ableitung
Parallele Mikro- und LFP-Ableitung
Parallele Mikro- und LFP-Ableitung

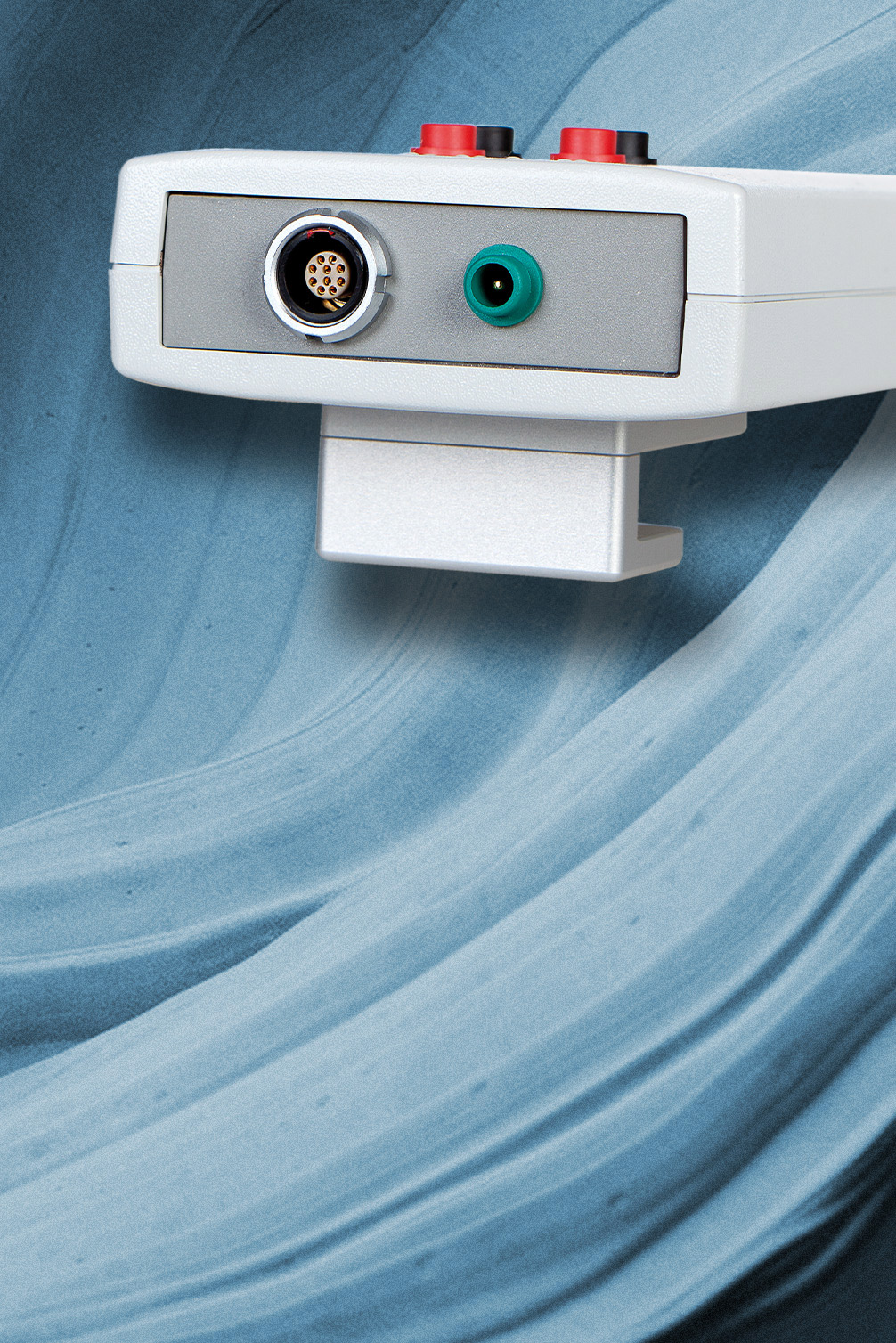

Mit dem ISIS LFP-Modul ist es möglich, parallel zur Mikro-Ableitung auch die Messung von lokalen Feldpotenzialen (LFP) für bis zu fünf Kanäle durchzuführen. Als lokales Feldpotenzial wird das extrazelluläre Signal bezeichnet, das sich aus der Überlagerung der Aktivität einzelner Zellen in einer Gruppe bildet. Im Gegensatz zum MER-Signal besteht das LFP-Signal aus nieder­frequenten Signalen und wird in der Regel im Frequenzspektrum analysiert.

Das speziell entwickelte, autoklavierbare Ableitkabel gewährleistet die gewohnte einfache Konnektivität der Elektroden. Für die Verwendung des LFP-Moduls sind die inomed MikroMakro-Elektroden erforderlich. Zusätzlich verfügt das ISIS LFP-Modul über zwei Kanäle, über die EMG- oder EEG-Signale aufgezeichnet werden können. Optional kann eine zweite ISIS Headbox EMG angeschlossen werden, um weitere acht Kanäle für zusätzliche EMG-Messungen bereitzustellen.
Die Kombination aus der MER und EMG Headbox ermöglicht die Mes­sung von lokalen Feldpotentialen (LFP) für bis zu fünf Kanäle
Intraoperatives MER unterstützt die Ziellokali­sierung bei stereotaktischen Eingriffen durch die Aufzeichnung der elektrischen Aktivität einzelner Neuronen der Zielstruktur. Anhand dieser Ablei­tungen können die Anwender*innen nachvoll­ziehen, durch welche neuronalen Areale die Elektrode wandert. Zur abschließenden Verifi­kation des Zielgebiets als potenziellen Implanta­tionsort wird eine Teststimulation durchgeführt, die das spätere DBS-Implantat simuliert und so zusätzliche Sicherheit bietet. Durch diese beiden Schritte wird letztlich ein entscheidender Beitrag zum therapeutischen Erfolg des Eingriffs geleistet.

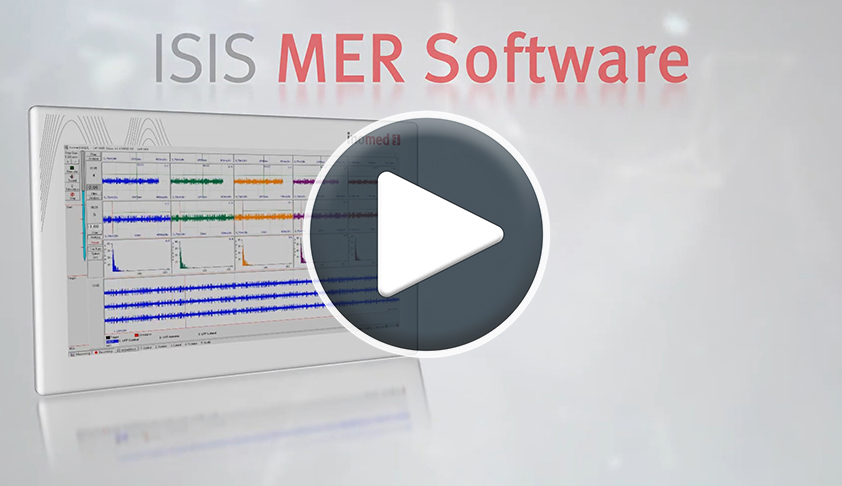

Link: YouTube Video ISIS MER System

Relevante Prozeduren

Relevante Anwendungsgebiete

Anwendungszubehör

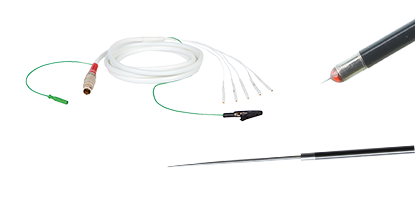

Das Zubehörportfolio für unsere ISIS MER Systeme umfasst alle erforderlichen Ableitungs- und Verbindungskabel, Führungsrohre sowie Adapter für die Nutzung verschiedener Elektroden an unseren Headboxen.

Zum ISIS MER-Zubehör

FAQ

Besteht die Möglichkeit zur parallelen Aufzeichnung von Elektromyografie-Signalen?

Ja, die zusätzliche Ausstattung des ISIS MER Systems mit bis zu zwei Modulen der ISIS Headbox EMG für die Elektro­myo­grafie ist problemlos möglich. Dies erweitert die Möglichkeit zur parallelen Aufzeichnung von bis zu 16 EMG- oder EEG-Signalen.

Besteht die Möglichkeit zur parallelen Aufzeichnung von lokalen Feldpotenzialen (LFP)?

Ja, mit dem ISIS LFP-Modul ist es möglich, parallel zur MER-Ableitung auch die Messung von LFP für bis zu fünf Kanäle durchzuführen. Dafür sind die inomed MikroMakro-Elektroden erforderlich. Zusätzlich verfügt das Modul über zwei weitere Kanäle, über die EMG-Signale aufgezeichnet werden können.

Welche Ausführungen des ISIS MER Systems werden von inomed angeboten?

Durch die kompakte Bauart des Mess- und Stimulations­systems, die sogenannte ISIS Headbox MER, eröffnet sich eine Vielzahl von möglichen Konfigurationen. Dafür bieten wir drei Grundvarianten, die individuell mit den notwendigen Messsystemen bestückt werden können: das ISIS MER Komplettsystem, das ISIS MER System Kompakt sowie das ISIS MER System Portable.

Wie erfolgt der Wechsel zwischen Ableitung und Stimulation bei den ISIS MER Systemen?

Dank intelligenter Anordnung des Ableit- und Stimulations­kontaktes wird für die MER bei Verwendung der inomed Mikro­Makro-Elektrode nur eine Steckverbindung pro Elektrode benötigt. Zwischen Ableitung und Stimulation kann ganz einfach in der Software umgeschaltet werden – ein Kabeltausch ist nicht nötig.

Erfahren Sie mehr:
MikroSondenVorschub
MikroMakro-Elektrode/Zubehör

Weiterführende Informationen

Broschüre – ISIS MER System
